نظام ترقيم الايسهات فى المازربورد واى دائره الكترونيه
صادفنى اثناء عملى بعميل يحضر لى مازربورد من اجل الصيانه واجد فيها البايوس مثلا تم تغيير اتجاهه اسئله يقول لى انا من قمت بخلعه اعرفه الاتجاه يقول لى لا داعى لهذا القول لانه لا اساس لكلامك اتحاور معه اكثر من مره اجده لا يعترف ابدا بموضوع الترقيم الخاص بالايسهات وحجته انه لم يجد اى موضوع خاص بهذا على منتديات النت لذلك قررت عمل هذا الموضوع البسيط عن اشكال وترقيم الايسهات :
الايسهات نوعين منها :
الايسهات ذات الاطراف السطحيه surface mounting IC
ومن الصوره يتضح ان الايسهات بهذه الصوره قبل التعامل معها لابد من ان نعرف كيفيه ترقيم اطرافها والتى تبدا من نقطه دائره فى احدى زوايا الايسى تسمى ( notch pad ) ويكون فى عكس اتجاه عقارب الساعه يتم العد 1 - 2 - 3 - 4 وهكذا

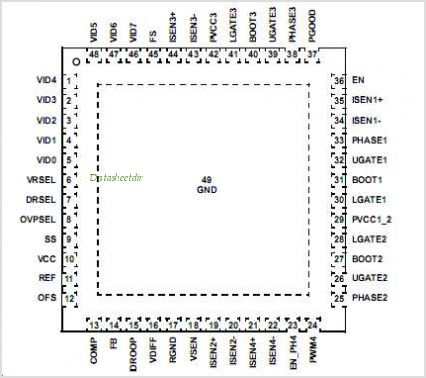

من هذه الصوره ايضا يتضح نظام الترقيم وايضا تحديد كل طرف من اطراف الايسى
و
النوع الثانى وهو الايسهات شبكه مصفوفه كور او ( balls grid array)
وهذا النوع تكون اطرافه اسفل منه حتى يوفر مساحه اكبر فى البورد
وهذا النوع من الايسهات مثل الشيب الشمالى والجنوبى فى المازربورد ويتم الترقيم فيه على اساس من النقطه المحدده فى زاويه الايسى :
1 - فى اتجاه عكس عقارب الساعه نعد A- B - C وهكذا ....
2 - فى اتجاه عقارب الساعه نعد 1 - 2 - 3 وهكذا ....
ولكن لاحظ انه فى حاله الترقيم A B C لايتم الترقيم بالحروف i . o Q نظرا لتشابهها مع الرقمين 0 1
ارجو من الله ان اكون وفقت فى هذا الموضوع
