شرح مخطط وصل البور بالجسر الجنوبي لإقلاع البورد

[معهد المحترف]





يوجد لدينا ثلاث طرق لوصل البورسبلاي بالبورد للإقلاع



الطريقة الولى



في الطريقة الأولى يكون خط تشغيل البور وهو الخط الأخضر في البور سبلاي موصول مع ترانزيستور موسفت وعند الضغط على كبسة البور تصل نبضة للجسر الجنوبي فيعطي نبضة لأيسية SUPER I/O وتدعى أيسية الدخل والخرج فتقوم بفتح الموسفت مع الخط الأرضي لتعمل البور وتعمل البورد

____________________________________________________

الطريقة الثانية



في الطريقة الثانية يكون خط تشغيل البور وهو الخط الأخضر في البور سبلاي موصول مع أيسية SUPER I/O وعند الضغط على كبسة البور تصل نبضة للجسر الجنوبي فيعطي نبضة لأيسية SUPER I/O فتقوم بفتح الخط مع الخط الأرضي لتعمل البور وتعمل البورد

___________________________________

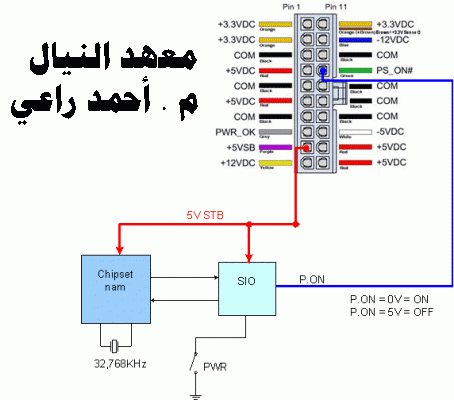

الطريقة الثالثة



في الطريقة الثانية يكون خط تشغيل البور وهو الخط الأخضر في البور سبلاي موصول مع أيسية SUPER I/O وعند الضغط على كبسة البور تصل نبضة لأيسية SUPER I/O فتقوم بإرسال نبضة للجسر الجنوبي وتعود النبضة منه فتقوم بفتح الخط مع الخط الأرضي لتعمل البور وتعمل البورد

مع العلم أن الجسر الجنوبي وأيسية SUPER I/O

تأخذ تغذية من 5 فولت STANDBY

والكريستالة 32k موصولة بالجسر الجنوبي

​





[king of hack]



شرح متميز جدا شكرا





[TARIQ_ALKDR]







[الجامد]



اخى العزيز احمد راعى
ارجو التوضيح فى أى طرف من اطراف ال I\o يوصل مع الاخضر وهل كل ال I\o
دااتا شيت موحد ؟؟





[Eng.Joseph]



شرح جميييييل جداااا
