الديود : تكوينه - طبيعه عمله - وفكره قياسه





اولا : ساوضح بعض النقاط والشرح بالصوره لكي يسهل فهم المعلومه

هيا بنا نسهل الامر قدر الامكان .

بدايه يجب ان نعلم تكوين الموحد : حتي نفهم طبيعه عمله وفكره قياسه

ولكي نوصل للفهم بصوره جيد نبدا من البدايه تصنيف المواد :

تصنف المواد الطبيعيه : من حيث

قدرنها علي توصيل التيار الكهربي إلى ثلاثة أقسام :



1- ( conductors ) موصلات جيده : مقاومتها الاوميه ضئيلة جدا

كمثال : ( ذهب - فضه - نحاس -المونيوم - حديد - قصدير ) الخ ...

ولكن يفضل النحاس عليهم لعدة اسباب اهمها :

1- يقاوم الصدأ " 2- سهل التشكيل

3- رخيص الثمن " 4- يلحم بدرجه جيده مع القصدير

عيوب استخدام المواد الاخري :

الذهب والفضه : غلوا الثمن

الالمونيوم : تظهر عليه ترسيبات من العوامل الجويه

فيزيد من مقاومته ويؤدي الي تاكله نتيجه الترسيبات الملحيه مع مرور الوقت

الحديد : صعب التشكيل ومقاومته للصدأ صعيفه

القصدير : سريع الانصهار " لذلك يستخدم في اللحام لطبيعه خواصه .


2- ( insulators ) عوازل جيده : مقاومتها الاومية كبيرة جدا

مثل : ( البلاستيك - الخشب - الصوف - الورق - الزجاج - الهواء) الخ ..


3- ( semiconductors ) اشباه الموصلات : مقاومتها الاوميه متوسطة اي

انها ليست موصل او عازل جيد : شبه موصل وهي جوهر موضعنا

هي ثمرات التقدم في مجال علم الإلكترونيات الذي تشعب في نواح خدماتية

متعددة للإنسان. لقد تسارع التقدم في علم الإلكترونيات بعد اكتشاف أشباه

الموصلات(وأهمها السيلكون)وتطبيقاتها في ما يعرف بوصلة ( pn-junction )

،حيث أدى استخدامها إلى تطبيقات متعددة.

ويتم استخدام مادة السيلكون في إنتاج الغالبية العظمى من رقائق أشباه

الموصلات والترانزستورات، الأمر الذي جعل من السيلكون عصب الأجهزة

الإلكترونية. فصناعة رقاقات المشغلات الدقيقة (الميكروبروسيسور)

والترانزستورات، أصبحت جزءاً مهما في تكوي الحاسب الآلي أو استخدام موجات

الراديو، وبالأخص تلك المتعلقة بالاتصالات والأجهزة الإلكترونية المتعدد

بل وان معظم العناصر الالكترونيه تصنع من اشباه الموصلات .


ومن اهم المواد الشبه موصله :

1 - ماد السيلكون ويرمز لها = SI

2- مادة الجرمانيون ويرمز لها = GE

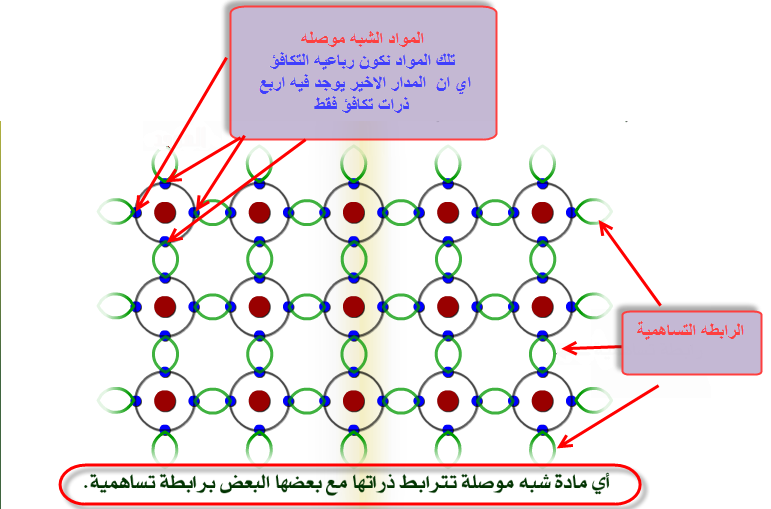

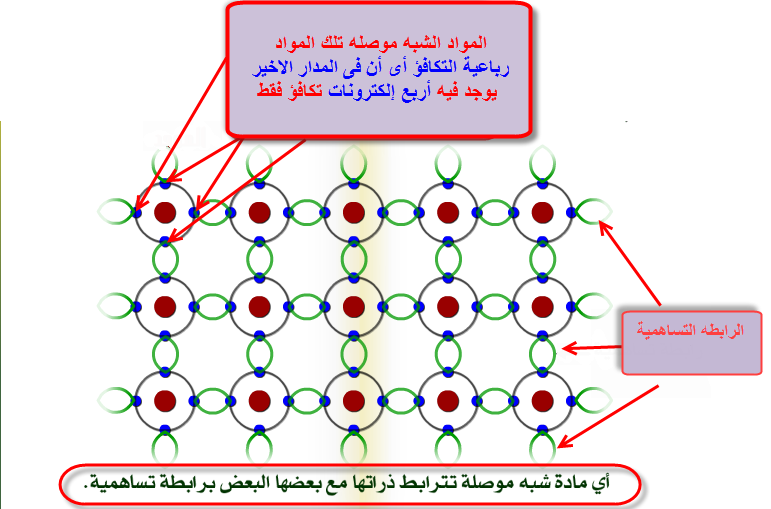

والتركيب الداخلي لها : هي مواد رباعيه التكافؤ اي ان المدار الاخير يوجد به

اربع الكترونات فقط وترتبط تلك الذرات مع بعضها برابطه تسمي التساهميه



ظل العلماء فتره طويله يعتقدون ان هذه المواد ليس لها فائده .

حتي توصلوا الي طريقة تجعل هذه المواد جيده التوصيل وتسمي هذه العمليه

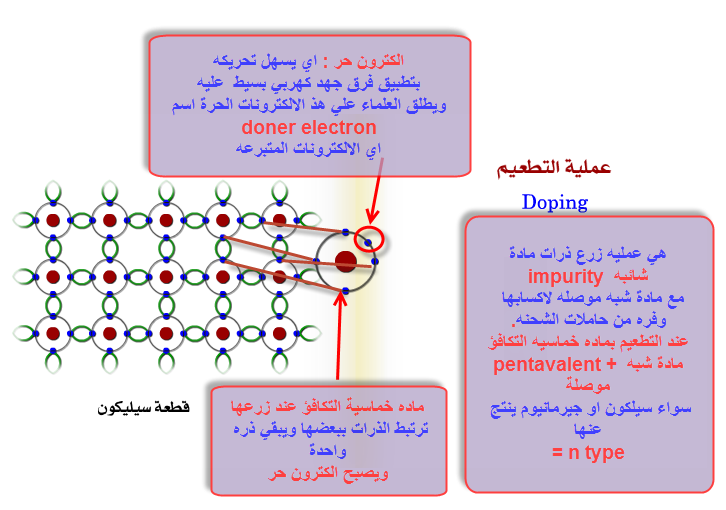

doping : اي عمليه التطعيم :

وهي عمليه زرع ذرات ماده شائبه impurity مع

ذرات ماده شبه موصله سواء ماد السيلكون او الجرمانيون لاكسابها وفره من

حاملات الشحنة .

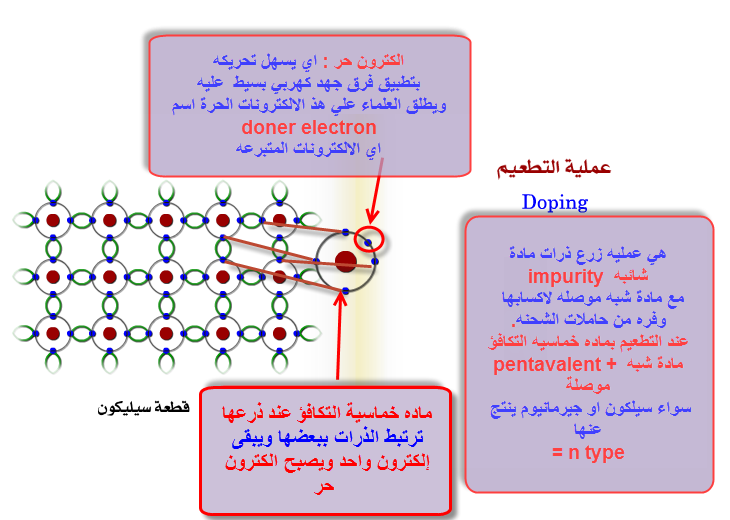

وكمثال علي عمليه التطعيم



اذن مادة شائبه خماسية التكافؤ pentavalent + مادة شبه موصلة = n- type

ومن امثله هذه المواد الخماسيه :

1- arsenis
2- antimony
3- bismutn
4- phosphorus

ايضا مادة شائبة ثلاثيه التكافؤ trivalent + مادة شبه موصلة = p- type

ومن امثله هذه المواد :

1- aluminum
2- indium
3- gallium
4- boron

وعند اضافه هذه المواد لمادة شبه موصله ينتج عنها فجوه

hole or acceptor hole و تصبح هذه القطعه في النهايه = p- type

اذن : عمليه التطعيم زادت من قدره المادة الشبه موصله علي توصيل الكهرباء

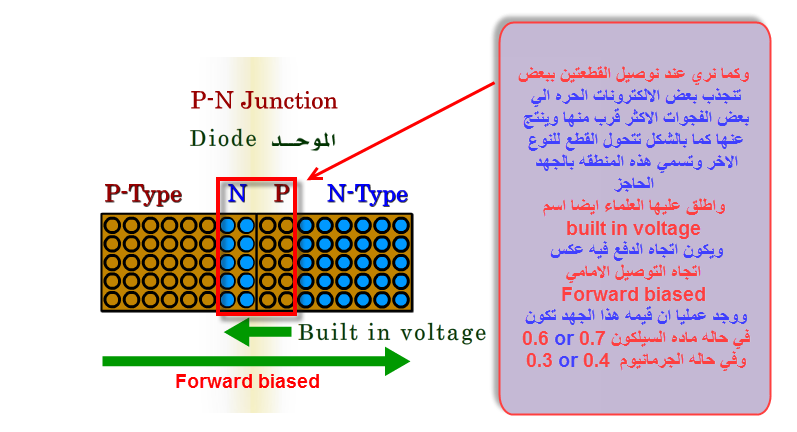

اطبح لدينا قطعتين n- type + p- type وعند توصيل القطعتين ببعضهما

يصبح لدينا PN junction diode اي الوصلة

الثنائية الموحد

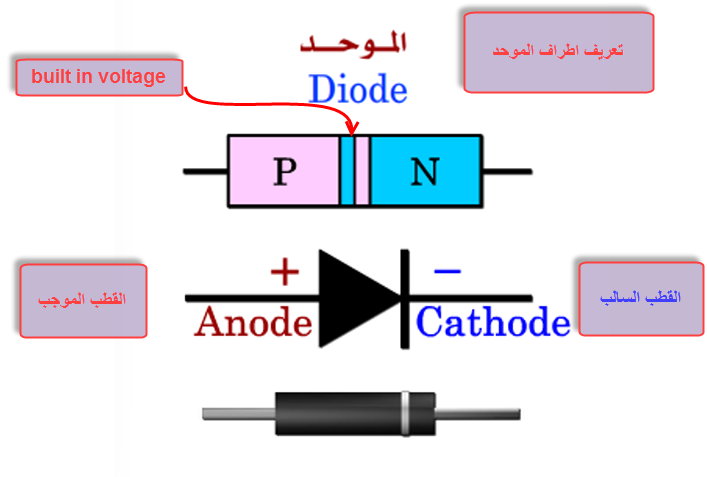

وتعريفا لشكله واطرافه

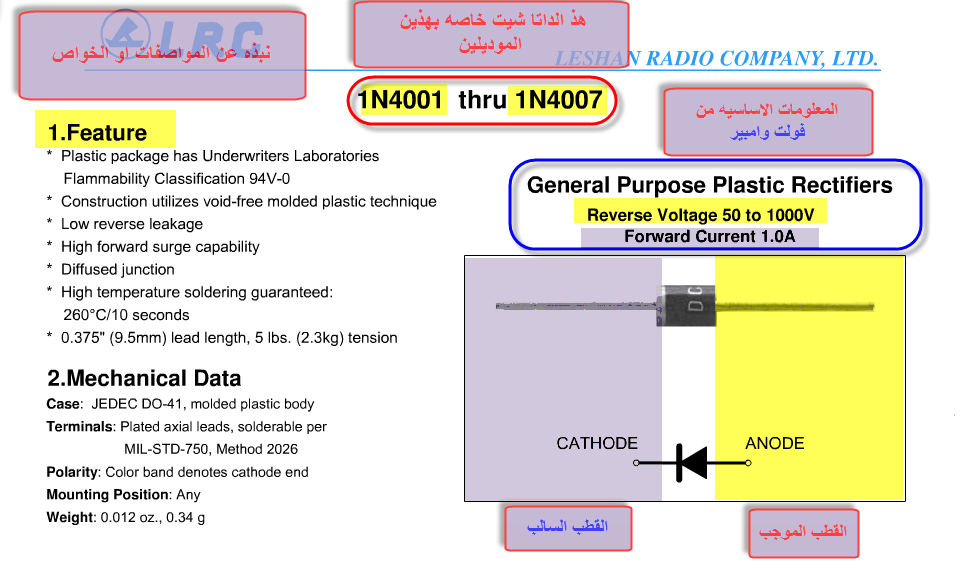

بعض التوضيح والشرح من الدتا شيت الخاصه diode 1n4001



تعالو بينا نتعرف علي فكره عمل الدايود داخل الدائره الالكترونيه

في حاله التوصيل الامامي وايضا في حاله التوصيل العكسي

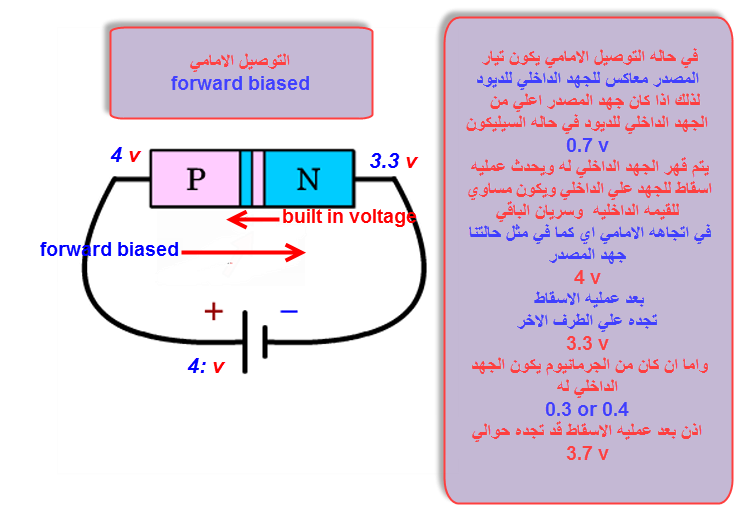

طيب نبدا بالتوصيل الامامي forward biased

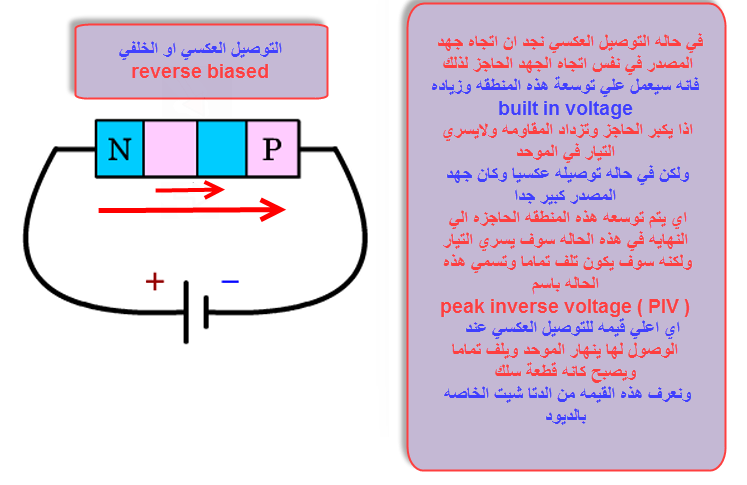

التوصيل العكسي او الخلفي reverse biased

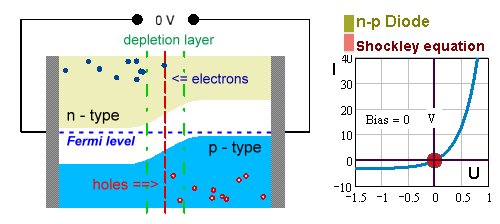

الواقع العملي له

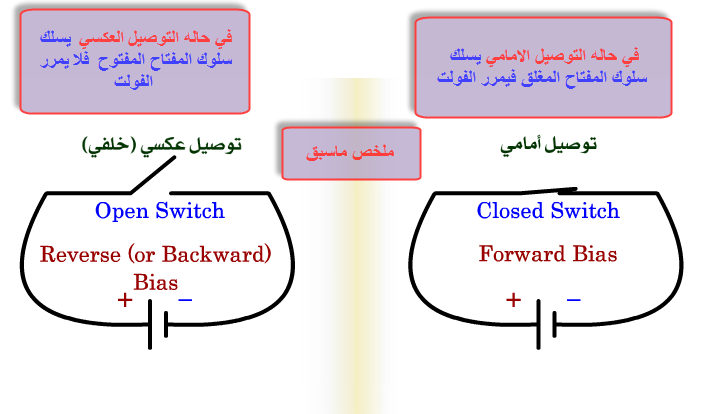

ملخص لما سبق



اذا الان فهمنا : وصفه وتكوينه وكيف يعمل ومن فكره عمله اتضح عنه كل شئ

حتي قياسه لانه تطبق نفس فكره توصيل البطاريه لنفس توصيل اطراف الافو

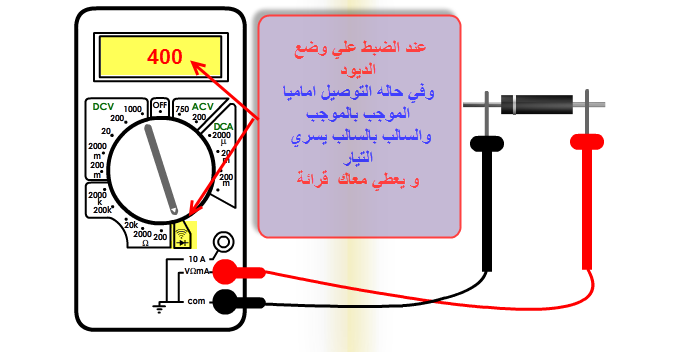

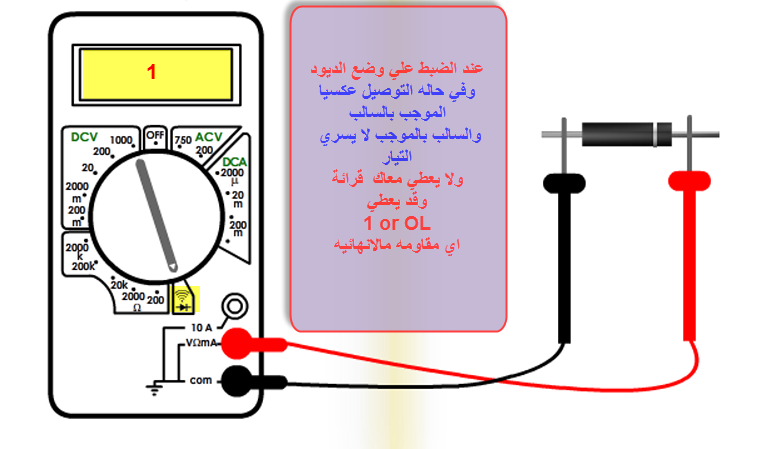

وللتوضيح اكثر ناخذ مثال علي فكره قياسه علي وضع الدايود





اما علي وضع الفولت في حاله قياسه داخل الدائره كما ذكرنا سابقا

طبعا نضع الطرف الاسود علي ارضي الدائره والطرف الاحمر نحركه علي قطبين

الدايود وتختلف القرائه علي حسب وضعه في الدائره .

اي ان كان توالي يعني طرفيه علي خط التغذيه

يجب ان يعطي قرائه من القطبين .

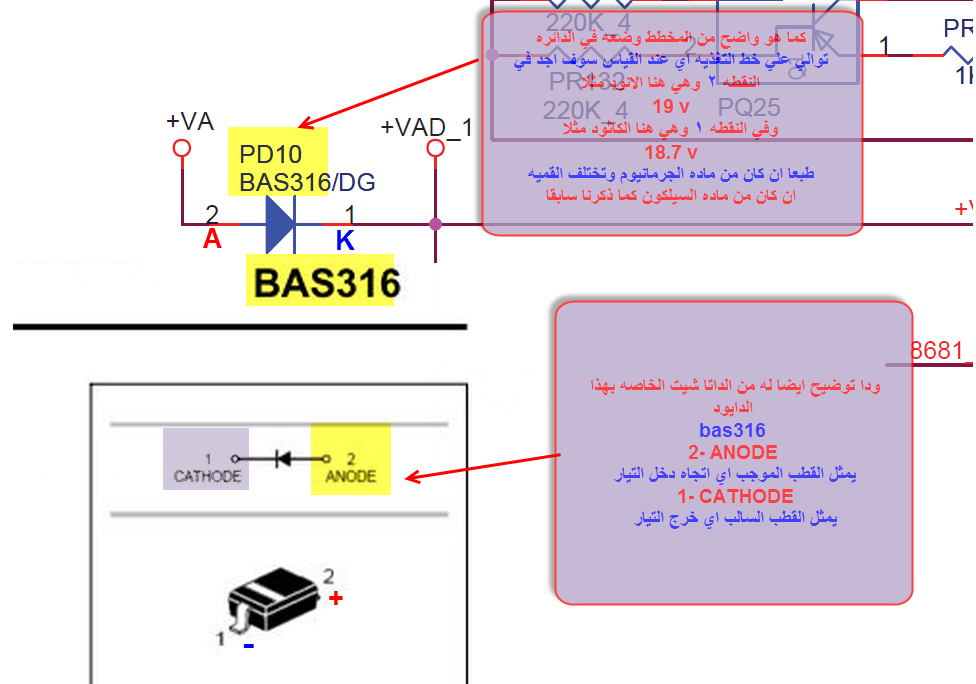

مثال من واقع مخطط لابتوب

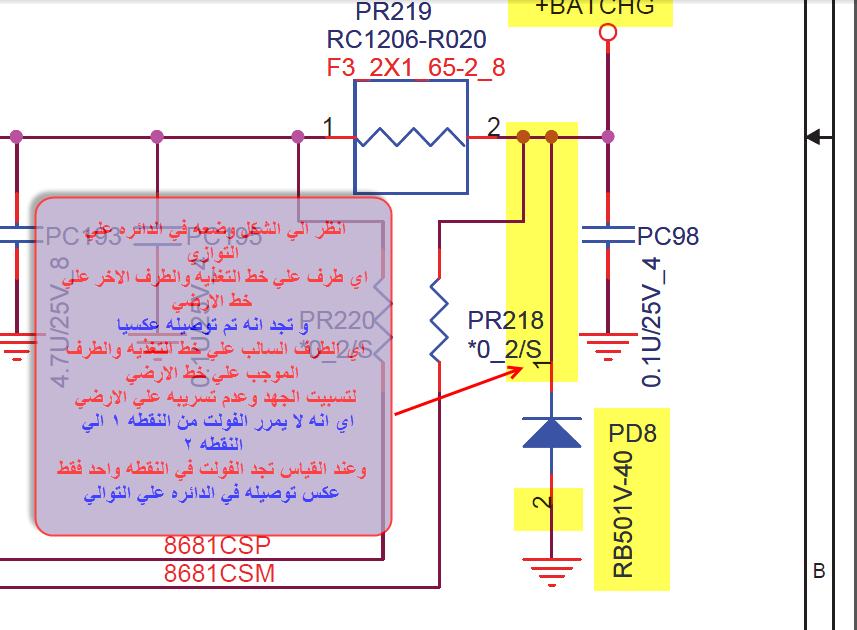

اما ان كان وضعه في الدائره توازي يجب ان يعطي قرائه من طرف واحد فقط

مثال :



اعتقد قد وضحت الصوره الان بشكل تفصيلي بعض الشيئ وارجو ان اكون قد

وفقت في شرحي . ان كان هناك خطا فهو مني ومن الشيطان وان كان هناك

صواب فهو من الله وحده .

ان استفدت ادعوا لي عن ظهر الغيب

تحياتي للجميع ...



التعديل الأخير بواسطة المشرف:

NOOOOR

شركة رؤية
مؤسس الموقع
إنضم
23 فبراير 2009
المشاركات
7,488
مستوى التفاعل
279
الديود : تكوينه - طبيعه عمله - وفكره قياسه

رد: الديود : تكوينه - طبيعه عمله - وفكره قياسه

ماشاء الله عليك شروحاتك دوما منسقة ومميزة



ibrahim abdel monem

مؤسسي ريبير
إنضم
13 ديسمبر 2010
المشاركات
394
مستوى التفاعل
0
الديود : تكوينه - طبيعه عمله - وفكره قياسه

رد: الديود : تكوينه - طبيعه عمله - وفكره قياسه

بارك الله فيك م/محمد والتميز هو علامتك اخي

تقبل الله منا ومنكم تحياتي لشخصك الكريم ....



Ahmed Naser

مهندس جديد
إنضم
8 سبتمبر 2012
المشاركات
68
مستوى التفاعل
0
الديود : تكوينه - طبيعه عمله - وفكره قياسه

رد: الديود : تكوينه - طبيعه عمله - وفكره قياسه

بسم الله ما شاء الله ......شرح مميز جدا فهو للمبتدئ والمحترف لا غني عنه



ابراهيم جاد

مؤسسي ريبير
إنضم
28 فبراير 2009
المشاركات
746
مستوى التفاعل
1
الديود : تكوينه - طبيعه عمله - وفكره قياسه

رد: الديود : تكوينه - طبيعه عمله - وفكره قياسه

بسم الله الرحمن الرحيم
جزاكم الله خيرا مهندسنا الكبير م / ibrahim abdel monem
على هذا المجهود الكبير وعلى هذا الكم من المعلومات الرائعه
جعله الله فى ميزان حسناتك
ولى تعقيب
الجمله المكتوبه فى المربع فى الصوره التاليه وهى
المواد الشبه موصله تلك المواد رباعية التكافؤ أى أن فى المدار الاخير يوجد فيه أربع ذرات تكافؤ فقط
مهندسنا العزيز
تعليقى على أربع ذرات تكافؤ فقط
و الصحيح أربع إلكترونات تكافؤ فقط
والتعليل
التكافؤ يطلق على عدد الالكترونات فى المدار الاخير لكل ذره من ذرات الماده وتسمى إلكترونات التكافؤ
و( الكترونات التكافؤ هي الكترونات المدار الخارجي للذرة والتى تساهم في التفاعلات الكيميائية )
وهذا كلامك يؤيد ذلك
والتركيب الداخلي لها : هي مواد رباعيه التكافؤ اي ان المدار الاخير يوجد به
اربع الكترونات فقط وترتبط تلك الذرات مع بعضها برابطه تسمي التساهميه​






التعليق المكتوب داخل المستطيل
ماده خماسية التكافؤ عند ذرعها ترتبط الذرات ببعضها ويبقى ذره واحده ويصبح الكترون حر

التعليق على جملة
ترتبط الذرات ببعضها ويبقى ذره واحده
الصحيح لها ويبقى إلكترون واحد ويصبح الكترون حر
والتعليل
كل ذره من ذرات الشائبه والتى تحتوى على خمس إلكترونات فى المدار الخارجى سوف ترتبط بأربع ذرات من ذرات العنصر الشبه موصل سواء جرمانيوم أو سيليكون وبالرابطه التساهميه سوف يكون إكتمل المدار الخارجى لكل ذره من الذرات الخمس بثمانية إلكترونات ويبقى إلكترون واحد من الشائبه يطلق عليه إلكترون حر وهوغير مرتبط فى الروابط التساهميه بين الذرات ولذلك يكون حر الحركه
