كل شيئ عن تغذية الرام Ddr
المشكلة أنو الكتير بيواجه مشاكل في زمور الرامات أو بيعطي على كرت التستر كود رامات
وأكيد المشكلة بتكون مش بالرامات
إن تغذية الرام مكونة من ثلاث جهود أساسية :
الجهد الأساسي الذي يغذي أيسية الرام وهو حسب نوعها
SDRAM = 3.3v
DDR = 2.5v
RDRAM = 2.5v
DDR2 = 1.8v
DDR3 = 1.5v
وهذا الجهد يكون على أطراف أيسية الرام بشكل دائم
وعلى الأغلب بيكون جاي من موسفت تغذية خاص بالرام
- الجهد الثاني بيغذي أطراف الرامات أو مايدعى Bus Termination وبيكون نصف الجهد تغذية أيسية الرام
يعني لو الرام SDRAM بيكون على أطراف الرام 3.3 تقسيم 2 = 1.65V
لو الرام DDR بيكون على أطراف الرام 2.5 تقسيم 2 = 1.25V
لو الرام DDR2 بيكون على أطراف الرام 1.8 تقسيم 2 = 0.9V
لو الرام DDR3 بيكون على أطراف الرام 1.5تقسيم 2 = 0.75V
وهذه وظيفة أيسية الرام أو مايدعى بموزع رام
الخط الثالث بيغذي أيسية الأيبروم ويكون 2.5v في DDR
وهذه الصورة توضح طريقة الفحص
*********
وأكيد المشكلة بتكون مش بالرامات
إن تغذية الرام مكونة من ثلاث جهود أساسية :
الجهد الأساسي الذي يغذي أيسية الرام وهو حسب نوعها
SDRAM = 3.3v
DDR = 2.5v
RDRAM = 2.5v
DDR2 = 1.8v
DDR3 = 1.5v
وهذا الجهد يكون على أطراف أيسية الرام بشكل دائم
وعلى الأغلب بيكون جاي من موسفت تغذية خاص بالرام
- الجهد الثاني بيغذي أطراف الرامات أو مايدعى Bus Termination وبيكون نصف الجهد تغذية أيسية الرام
يعني لو الرام SDRAM بيكون على أطراف الرام 3.3 تقسيم 2 = 1.65V
لو الرام DDR بيكون على أطراف الرام 2.5 تقسيم 2 = 1.25V
لو الرام DDR2 بيكون على أطراف الرام 1.8 تقسيم 2 = 0.9V
لو الرام DDR3 بيكون على أطراف الرام 1.5تقسيم 2 = 0.75V
وهذه وظيفة أيسية الرام أو مايدعى بموزع رام
الخط الثالث بيغذي أيسية الأيبروم ويكون 2.5v في DDR

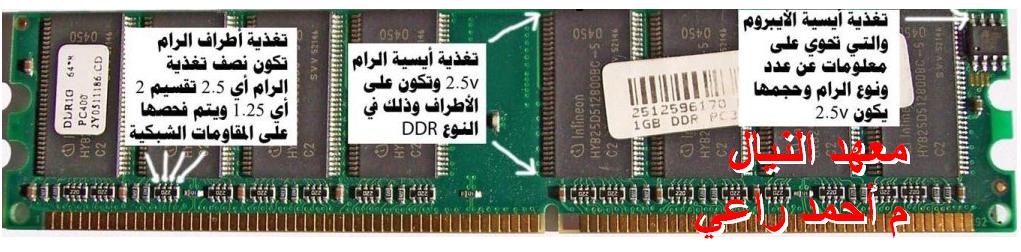

وهذه الصورة توضح طريقة الفحص
*********
