كيفية معالجة عطل ارتفاع درجة حرارة البروسيسور


السلام عليكم
سنشرح لكم اليوم عن عطل مهم .. غالبا مارأيته يتكرر في لابات التي تحتوي على كروت شاشة
والعطل يكون بان الجهاز يعمل ولكن ينطفيء بعد 5 دقائق ولايعود للعمل الا بعد ان يبرد الجهاز بمده 15 دقيقة
هنا نقوم بتنظيف الفان ووضع معجون الامونيا ونلاحظ بعد التشغيل نفس العطل يعود من جديد
الحل هنا سيكون بشرح مصور على جهاز Dell- M5030 وهذا كمثال لما حدث معي

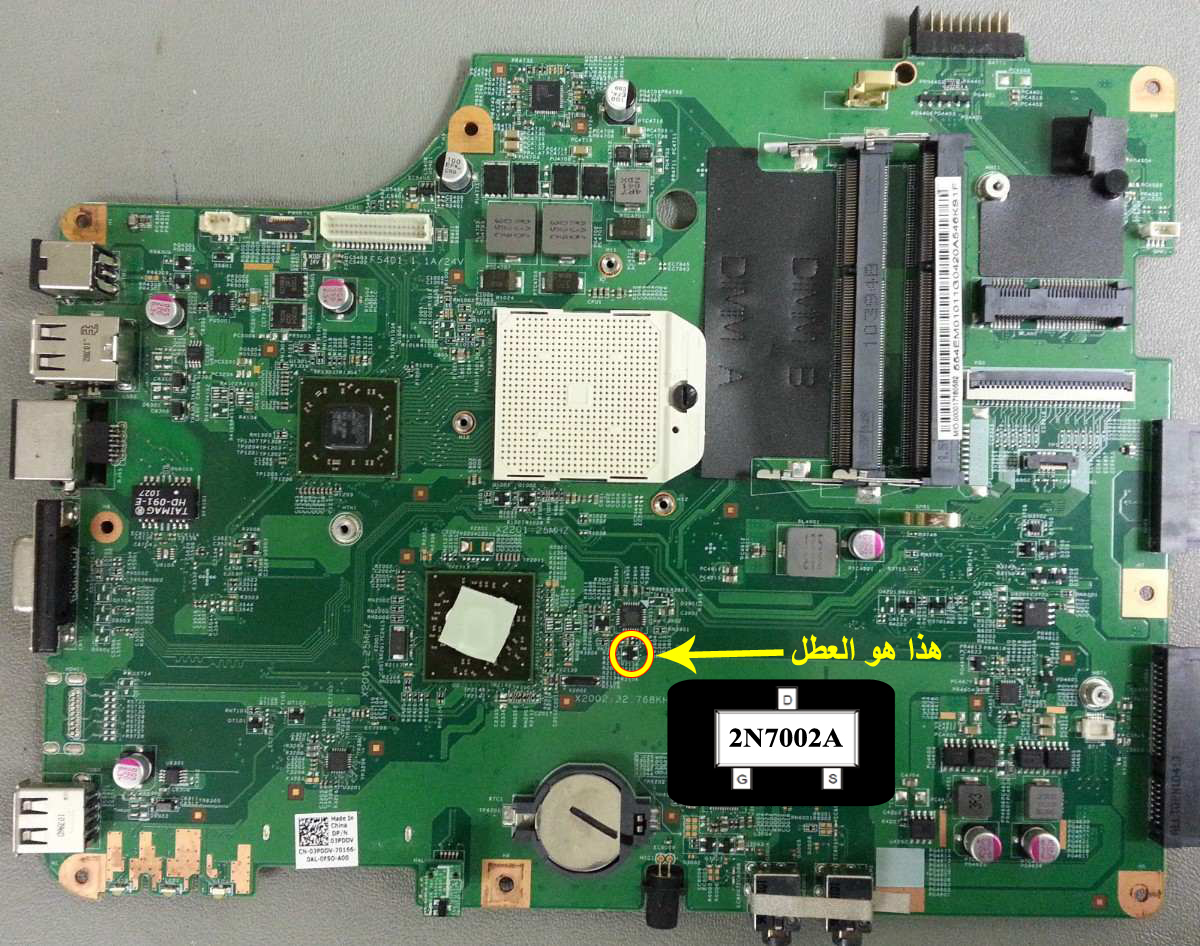

ووجدت العطل في هذا الموسفت ورقمه على البوردة (Q3092) وهو من نوع N-Channel MOSFET ورقمه - 2N7002A
وعمله يكون بين الـ KBC وبين الـ Thermal /Fan Controller EMC2102 فعندما لايعمل هذا الموسفت تجد سخونة عاليه على كويلات البروسيسور مع العلم ان الفان يعمل بشكل جيد .. وترتفع درجة الحرارة الى 80 درجة مئوية فينطفيء الجهاز.
وعند استبداله يصلح العطل ويرجع يعمل الجهاز باحسن مايكون .
ومواصفات هذا الموسفت
V(BR)DSS = 60V
ID max = 200mA
RDS(ON) max = 6Ω




المرفقات

  • 1.jpg
    51.2 KB · المشاهدات: 46
  • 2.jpg
    98.2 KB · المشاهدات: 38
التعديل الأخير بواسطة المشرف:
  • أعجبني
التفاعلات: draga

MOMOS_GSM

مهندس جديد
إنضم
2 نوفمبر 2013
المشاركات
1
مستوى التفاعل
0
كيفية معالجة عطل ارتفاع درجة حرارة البروسيسور

رد: كيفية معالجة عطل ارتفاع درجة حرارة البروسيسور

شكرا اخي جازاك الله كل خير علي هذا الشرح.
في ميزان حسناتك ان شاء الله



NOOOOR

شركة رؤية
مؤسس الموقع
إنضم
23 فبراير 2009
المشاركات
7,488
مستوى التفاعل
279
كيفية معالجة عطل ارتفاع درجة حرارة البروسيسور

رد: كيفية معالجة عطل ارتفاع درجة حرارة البروسيسور

ابدعت ابو سارة الله يبارك لك



محمد زوزو

مهندس جديد
إنضم
29 أكتوبر 2012
المشاركات
14
مستوى التفاعل
0
كيفية معالجة عطل ارتفاع درجة حرارة البروسيسور

رد: كيفية معالجة عطل ارتفاع درجة حرارة البروسيسور

الله عليك دائما سباق بما هو جديد



Med960

مهندس جديد
إنضم
13 ديسمبر 2013
المشاركات
29
مستوى التفاعل
0
كيفية معالجة عطل ارتفاع درجة حرارة البروسيسور

رد: كيفية معالجة عطل ارتفاع درجة حرارة البروسيسور

الله يعافيك يا أخي
