نقاش علمي حول بعض عناصر المازرورد : تشريحها . وظائفها . وبدائلها المكثف Capacitor
المكثفات هي احدي اهم العناصر الالكترونيه علي المازربورد
وسمي بهذا الاسم نظرا لانه يقوم بتكثيف الشحنه والاحتفاظ بها بداخله فيكون بمثابة خليه لحظيه
يحتوي المكثف على سطحين موصلين مفصولين عن بعضهما بعازل .. ويتم توصيل أطراف المكثف مع السطحين
مجرد وصل أطراف المكثف فان الشحنة الكهربائية تدفق و تتجمع على سطح اللوح .. الشحنات الموجبة على احد الألواح ..
و السالبة على الأخر .. وذالك ان كلا الشحنتين تحاول عبور العازل الفاصل لتنجذب إلى الشحنة الأخرى
ستبقى ألواح المكثف مشحونة حتى بعد فصل جهد البطارية عنه .. وهذا ما يتضح في هذا المثال .. الذي يمكن به استخدام
المكثف كا بطارية لوقت قصير
وحدة قياسه ::
وحدة قياس المكثف هي الفاردا F
ولان هذه الوحده اكبر بكثير من التعبير عن سع مكثف فاننا نستخدم اجزائها مثل
الميكروفراد والبيرو فاراد والنانو فاراد
رمز المكثف علي المازربورد هو C وتجد علي المازربورد اتجاه يحدد طبيته ويراعي عند الاستبدال اتجاه القطبيه
شكل المكثفات علي المازربورد
تنقسم المكثفات كما يظهر في الصوره الي
مكثفات منفرده تماما كما في المقاومات
ومكثفات مرتبطه او مكثفات شبكيه
يكون رمز المكثفات الشبكيه علي البورده CN
بينما هناك نوع آخر مشهور جدا من المكثفات علي البورده وهي المكثفات الكيميائيه
وهي اكثر انواع المكثفات تلفا
وذلك ليس راجعا لشئ الا سببين
1- وضعها في الدائره مع كثرة الحمل عليها
2- رداءة صتعها كما في بعض البوردات ECS - MSI -FOXCON
بالنسبه للمكثف الكيميائي وهو ما يظهر هنا بوضوح
يراعي عند الاستبدال ان يكون بنفس القيمه من حيث الفولت والسعه
وهناك من يقول ان تلك المكثفات يمكن تغيير الفولت فيها بالزياده
بمعني انه مكثف 1500/6.3 يمكن تركيب 1500/10 بدلا منه
هذا الكلام بالنسبه للتلفزيون والشاشات لا يختلف كثيرا
ولكن الامر بالنسب للمازربورد قد يختلف كثيرا
وان كان في الغالب ينجح الاستبدال بالاعلي فولتيه وان كنا لا نحبذها
فحص المكثف ::
الفني الجيد لا يعتمد علي فحص المثف الا في حالات بسطه جدا بقدر ما يتم تغيير هذا المكثف من خلال معرفة تلفة بالنظر فقط

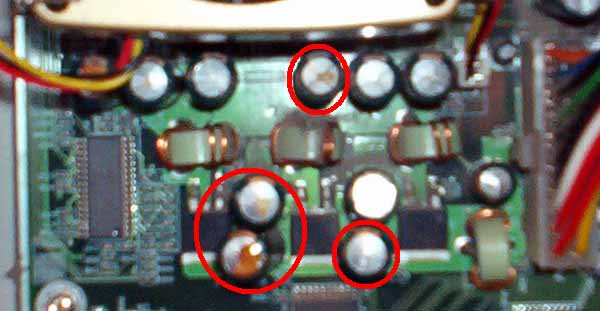

فاعطال المكثفات قد تظهر بووضوح كما في الصور هنا
لذلك فالفني المميز يعتمد اكثر ما يعتمد علي شكل المكثف سواء اكان منتفخا من الاعلي
او مسربا لمادة داكنة اللون من الاسفل
او تظهر رائحته وهكذا
هذا النوع من المكثفات هو الاكثر تلفا بينما باقي انواع المكثفات علي المازربورد نادر جدا جدا ان تتلف
بينما نحن ستخدم قياسها للاستدلال علي تلف ايسي معين او دائره معينه
كما نفحص بفات المكثات في بوردة الهاردديسك كما في الصوره
او كما نقوم بفحص البفات المجاوره للشيبات بهدف التعرف علي تلف الشيب
يراعي عند استبدال تلك البفات ان يتم الاستبدال بنفس اللون والحجم
ولا تتلف تلك البفات الا بالكسر او تحت ظروف خاصه
يبقي الان قياس تلك المكثفات
يمكنك بالافوميتر العادي ( الانالوج ) عمل اختبار سريع لهذه المكثفات وان كان غير ناجح بشكل مرضي
ولكن له نتائج مقبوله نوعا ما لمبتدئ
وذلك بضبط الافوميتر علي وضه الاوم ووضع ارجله عند ارجل المكثف بعد فكه من المازربورد
ستلاحظ قراءة تزداد تدريجيا حتي تصل الي مالانهايه او 1
وهناك بعض الاجهزة الان تقوم بقياس جهد وسعة المكثفات وهي داخل المازربورد
يبقي الان اهم شئ في رحلة المكثفات
وهو الاعطال التي تسببها المكثفات في المازربورد
** اذا كانت تلك المكثفات في دائرة البروسيسور نجدها منتفخه قد تؤدي الي
تلف ترانزيستورات تغذية البروسيسور
و منع نزول الويندوز
او ان البورده لا تشعر بالروسيسور ونجد ان لمبة الريست مضيئه احيانا
او تهنيج في الجهاز
او شاشة زرقائ
** اذا كانت في دائرة الرام
منع نزول الويندوز او شاشة زرقاء
تهنيج مستمر في الجهاز
** اذا كانت في دائرة الفيجا
تلف ترانزيستور تغذية الAGP
خطوط راسيه وافقيه ولكن هذا بالنسبه لكروت الشاشه الخارجيه
...................................................
اخيرا وليس اخرا
الموضوع مفتوح للنقاش المثمر
وسيتم التعديل عليه بنائا علي طلبات الاعضاء
