كيف تصنع مبرمجة البيوس وليام ايبروم بنفسك



كيف تصنع مبرمجة البيوس وليام ايبروم بنفسك






أولا : يجب عليك طباعة البورد الرئيسي ويتم ذلك في ورشة خاصة لطباعة بوردات النحاس وتحميضها
عليك أرسال البورد مطبوعة على طابعة ليزرية بالأبيض والأسود كما في الصورة







وهذا ملف الطباعة في الوورد كما هو لا تقم بتغيير قياساته

pcb3m.doc - 4shared.com - document sharing - download


والأن قم بتثقيب البورد بمثقاب خاص بالإلكترونيات وأستخدم ريشة ثخنها 0.7 أو 0.8 والأفضل إن وجد 0.75
ثم قم بعمل قصرات نحاسية في الطرف الغير نحاسي كما في الصورة






وهذا ملف الوصلات بقياس كبير
wire.rar - 4shared.com - online file sharing and storage - download
والأن نقوم بشراء المكونات التالية من السوق وحاول أن تكون من النوع الأصلي وليس من النوع التجاري
وهذا جدول المكونات للمبرمجة
Component.doc - 4shared.com - document sharing - download

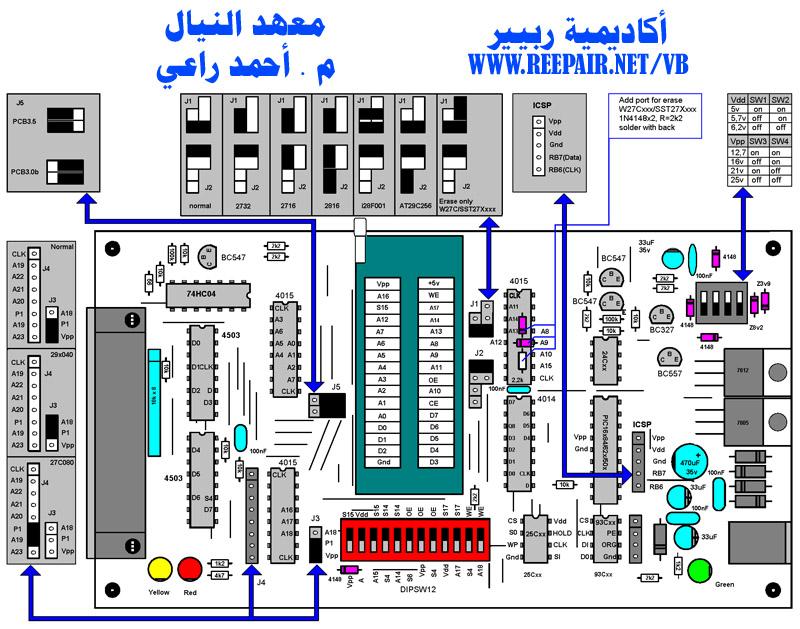

ويتم تركيب العناصر على البورد النحاسي كما في الصورة





وهذا الملف بقياس كبير
Jumpers.rar - 4shared.com - online file sharing and storage - download

وهذا برنامج التشغيل
Setup_0.98D8.zip - 4shared.com - online file sharing and storage - download




والأن بعد تجميع الدارة وتلحيمها يجب أن تركب لها محول 12 فولت ولا تهتم بالقطبية لأن فيها دارة لتوحيد التيار
ويتم تركيبها على منفذ LPT مباشرةً أو بواسطة كبل تطويل

وهذا مخطط الدارة إذا لم تعمل معك لفص خطوط التغذية
sch3m.rar - 4shared.com - online file sharing and storage - download

عند فتح البرنامج ولم يجد المبرمجة سوف يعطي رسالة خطأ والحل هذا الملف يتم تفعيله
XP_stop_polling.zip - 4shared.com - online file sharing and storage - download
ويتم فحص المبرمجة كما في الصورة


وفي حال لم تعمل الدارة يمكنك صنع تستر خاص للمبرمجة



وهذا ملف التستر
willeprom_giga_test.rar - 4shared.com - online file sharing and storage - download
ويتم وضع المبوب TEST H/W



ويتم فحص كل خط بشكل مستقل​


التعديل الأخير:

TARIQ_ALKDR

الإدارة
إنضم
2 يوليو 2009
المشاركات
2,667
مستوى التفاعل
0
كيف تصنع مبرمجة البيوس وليام ايبروم بنفسك

بارك الله بك

دوما سباق للخير



NOOOOR

شركة رؤية
مؤسس الموقع
إنضم
23 فبراير 2009
المشاركات
7,488
مستوى التفاعل
279
كيف تصنع مبرمجة البيوس وليام ايبروم بنفسك

مبدع دوما مهندس أحمد



اميرسوفت

مهندس جديد
إنضم
3 مايو 2010
المشاركات
82
مستوى التفاعل
0
كيف تصنع مبرمجة البيوس وليام ايبروم بنفسك

فعلا شرح مميز
