حل مشكلة لابتوب اتش بى لا يعرض بيانات نتيجة تفحم الدائرة

[سامح عبد الجواد]





حل مشكلة لابتوب اتش بى لا يعرض بيانات نتيجة تفحم الدائرة

​

كما تشاهد فى الصورة السابقة تفحم منطقة دائرة تنظيم الجهد الخاصه بالمعالج وإحتراق الموسفت الذى تم رفعه من الدائرة وايضاً تفحم الطبقة التى اسفلة مما ادى الا توقف هذا الجهاز عن عرض البيانات نتيجة فقدان جهد الـ VCC الخاص بدائرة المعالج فى هذه الحالة نقوم بالأتى
أولاًَ يجب ان تكون على علم بفهم الدوائر الخاصه بتنظيم الجهد والمناطق الاكثر تعرضاً للتفحم لتكون قادر على حل هذه الاعطال ما عليك الا بازالة الطبقة المتفحمة من البوردة كما فعلت قدر الامكان لعدم تلامسها مع اى اطراف او مكونات اخرى بجانبها ومن ثم يجب عليك قياس الدائرة وجميع الموسفتات والايسهات الموجوده فى الدائره لتتأكد من ان العناصر كلها سليمه

لم اجد عناصر تالفه الا الموسفت الذى تم نزعه والموضح فى الصورة السابقة ولكن قمت بتغيير الثلاثة موسفتات بعد اعادة وضع نقاط قصدير جديدة اسفلهم كما موضح يبقى لنا وصل ما تم قطعه نتيجة التفحم والاحتراق وبالقياس السريع تبين ان هناك جهد واحد فقط الا وهو الـ B++ وتم عمل تراك او كوبري بالوير الابيض الموضح فى الصورة لنعوض هذا الجهد

​

يفضل ان تقوم بعزل هذه المنطقة تماماً لتفادى حدوث هذا العطل مره اخرى وقمت بعزلها بماده شمعية كما مبين فى هذه الصورة
..

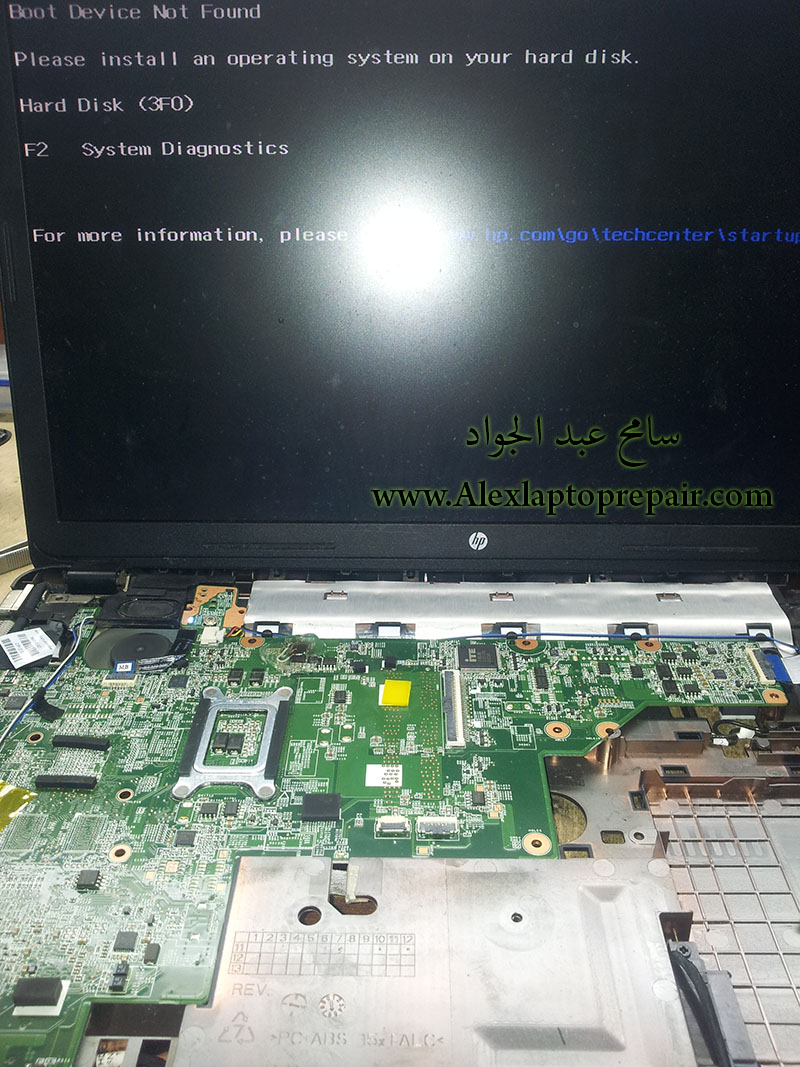

والنتيجة ولله الحمد ولا يقع شئ الا بمشيئتة

أخوكم سامح عبد الجواد
​

​
