طريقة شحن اى او اللاب توب بكل سهولة KBC/IO ENE ITE SMSC eprom programmer


شرح حصري لطريقة شحن ايسهات اى او اللاب توب​
KB9010 KB9012 KB9016 KB9022 ITE8586 ITE8580 ITE8585 MEC1609​
هذا الشرح موجه للممارسين كما وعدتكم بتدوينة خاصة اشرح فيها مسئلة شحن أيسهات الـ IO/KBC الموضوع ليس بجديد ولكن انتشار الايسهات التى تحمل سوفت بداخلها فى اجهزة اللاب توب هو سبب نشري لهذا الموضوع .​
فى البداية يجب ان تعلم ان هناك عدة طرق لشحن السوفت الداخلى لهذه الايسهات سنتطرق لأغلبها الأن

..​
الطريقة الأولى وهى خاصة بشحن ايسى واحد فقط وهو KB9012 A3 * A4​
وهو عبارة عن ادبتور يتم رفع الاى او من على البوردة ومن ثم لحامة على هذا الادبتور ويعمل على توصيل الارجل الخاصة بايسى السوفت الداخلى للاى او للارجل الخاصة بدائرة الشحن
يأتى مع هذا الادبتور C3 0.1uF C4 10uf R1 47K يتم تركيبهم فى المكان المخصص لهم فى الصورة السابقة لتفعيل خاصية الكتابة فى هذا الاى او​
يعمل هذا الادبتور على اى دائرة شحن بايوس تدعم شرائح الـ Eddid eprom مثل الـ Miniprotl866cs * Willem eprom وغيرها من الدوائر فلا تحتاج لدائرة بعينها لتشغيل هذا الادبتور وهذه صورة اوضح لطريقة التركيب​
الطريقة الثانية وهى الطريقة اليدوية التى يقوم فيها الفنى بتوصيل الارجل الخاصة بالسوفت الداخلى للاى او يدوياً بدائرة الشحن الخاصه به وبالاستعانة بمخطط الجهاز او الداتا شيت الخاصة بالاى او يمكنك بسهولة معرفة هذه الارجل وتوصيلها​
فيمكنك البحث عن الـ 5 أرجل المهمة والمستخدمة فى قرائة الملف الموجود على الاي او وسحبة وايضاً لمسح هذا الملف وشحن ملف اخر​
1=EDI_CS​
6=EDI_CLK​
5=EDI_DIN​
2=EDI_DO​
4=GROUND​
ستجد مثلاُ ان الرجل التى تحمل اسم EDI_CS هى الرجل رقم 128 فتقوم بتوصيلها بالرجل رقم 1 من دائرة الشحن الخاصة بك وهكذا​

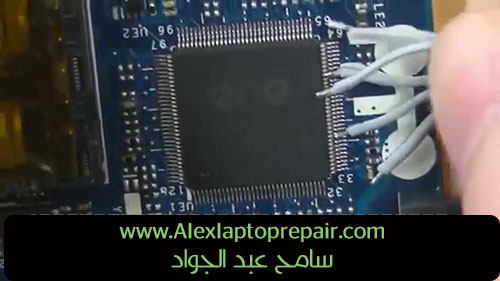

ولكن سيكون الموضوع صعب وقد يحدث تلف او تلامس بين ارجل الاى او وبعضها نتيجة اللحام اليدوي فى هذه المنطقة فلو لاحظنا ان نفس الارجل الخاصة بشريحة السوفت الداخلى واصله على ارجل كونيكتور الكيبورد وبالتاكيد ستكون هذه المنطقة امنه للحام اليدوى اكثر من مكان الاى او كما موضح فى الصورة الاتية توصيل الـ 4 أرجل المهمة فى شحن السوفت الداخلى والرجل الخامسة وهى الأرضى​
هذه الطريقة تدعم شحن السوفت الخاص بجميع الاي او الخاص باللاب توب ولكنها متعبة بعض الشئ​
الطريقة الثالثة وهى الافضل والأسرع والأدق كل ما عليك هو شراء دائرة خاصة بهذا الامر فقط وستوفر عليك العناء كل مره تقوم فيها بشحن هذا السوفت لانها ستقوم بالنيابه عنك بتحديد هذه الارجل بعد المره الاولى من الاستخدام وهذه صورة لدائرة مختصة بشحن الاي او من ضمن هذه الدوائر​
تاتى هذه الدوائر بعدة كابلات كما موضح فى الصورة السابقة لتوصيلها على الجهاز وربطها بالسوفت وير الخاص بها والذى سيمكنك من التعامل وحفظ بروفايل لكل بوردة حتى لا تحتاج لعمل نفس الخطوات مره اخرى وياتى ايضاً معها عدة فلاتات توصل بينها وبين كونيكتور الكيبورد الخاص بالبورده المراد شحن السوفت الخاص بها كما موضح فى الصورة الاتية​
ياتى معها أيضاً عدة توصيلات لمختلف احجام كونيكتور الكيبورد​
بعد توصيل الدائرة بالكونيكتور وبالجهاز المثبت عليه البرنامج الخاص بها نقوم بعمل بروفايل جديد بموديل البوردة واختيار عدد ارجل الكونيكتور الخاص بها واختيار الارجل الواصله من شريحة السوفت الداخلى للاى او وكونيكتور الكيبورد وحفظ هذا البروفايل والعمل عليه فاذا جاءتك نفس موديل البورده بعد ذلك فلن تحتاج ان تدخل هذه البيانات مره اخرى ما عليك سوى اختيار البروفايل الذى تم حفظه من قبل وهذه صورة توضح احد البرامج الخاصة بهذه الدوائر​
وما توفيقى إلا بالله​
