أسرار عن الهارد الأخضر الاوريجنال واعادة تصنيع بالسيدف .

[هانى الساحر]





سوف نتحدث فى هذا الموضوع​

عن بعض الاسرار والحلول للهاردات الخضراء​

ذات العلامات السوداء متعددة البلاتر والهدود​

معنا اليوم فار التجارب

​

WDCWD5000AADS-00M2B0​

هذا الموديل صمم اصلا بمساحة كبيرة وكل ما الامر​

لاصق وفريم ويخرج من الشركة بمساحة اخرى​

ونشوف الصور

طبعا الصور مدهشة

1 - نفس البوردة 70640-002

2 - نفس الكاش 32 ميجا

3 - سنة الانتاج كلها متقاربة 2009 و 2010

4 - كلهم من الداخل 4 هيد منهم 3 هيد فعال والاخير غير فعال

5 - صممت الميديا انها تكون تيرا من البداية

...........

يعنى كما قلت مجرد لاصق وتغير فريم واتغيرت مساحة الهارد

وبقى مختلف

.....................

ملحوظة ليس كل هارد اخضر يتشابة معة ينفع الامر معاة اننا نشغل الهيد

الموقوف من الشركة ونزود مساحة الهارد قد يكون هذا الهيد تالف

وكلة تبع جملة انت وظروفك او حسب حالة الهارد اللى معك

------------------------

الخطوات الاولى للعمل

1

بنركب الهارد سيدف ونشيك علية ولازم نصلحة لو كان فية بادات ونظبط كلة فية

يعنى ركبنا هارد 500 نصلحة عادى ونطلعة مراية 500 بدون مشاكل

علشان نوفر وقت كبير فى اعادة التصنيع لة

وننضف بوردتة من اى اكسدة ونرجعها كويس

وها نلاقى فى الاساس 4 هيد ومستخدم منة 3 هيد

ونسحب فريمة كاملة نضيف بدون مشاكل للاحتياط

روم ومديولاتها

مديولات اى دى + لودر + مديولات هيد 0 + تركات هيد 0

2

نبدا

arco auto

ونختار فريم المصنع الخاص بعائلتة

العائلة على السيدف

DF2_PL

فريم المصنع لهذة العائلة

DF2_PL4K

ونترك الهارد يعيش مع نفسة

الزمن اللى سوف ياخذة فى الامر قرابة 50 ساعة

وقلت لتوفير هذا الوقت او جزء كبير منة لازم نصلح الهارد

اولا لو فية مشاكل لان دة اعادة تصنيع للهارد

وكلما كانت فية مشاكل فى اصلة كلما طول الوقت فى مرحلة

السلف تيست واعادة تصنيعة وفتح اى مساحة موجودة فية اضافية


وهذا هارد يعتبر رقم 4 اللى بعملة كدة وحاليا شغال فية

عملت 3 هاردات من بمساحة 500 جيجا

الاولى خرج نهائى بلا اى مشكلة بمساحة 750 جيجا

التانى شرحة خرج تيرا

الثالث خرج بمساحة 800 جيجا

ودة الرابع الله اعلم ها تكون مساحتة كام

واتمنى ان اكون افدت الجميع بمعلومة جديدة

ونكمل العمل ..

HDD FW INFO:
-----------------------------------------------------------------------------
Family: DF2_PL
SA Cyl: 192
SA SPT: 1974
External ROM: NO
ROM Size: 256
ROM Version: 0015004G
FW Version: 0015004G
Summary FW Ver: 15.06F.4-0015004H
Controller FW Rev: 15.4GF
Servo FW Rev: 06.0F
Overlay FW Rev: 15.4HF
DCM Head: A (41)
DCM Media: K (4B)
Head Count: 4
Head Map: 0,1,2,3
-----------------------------------------------------------------------------

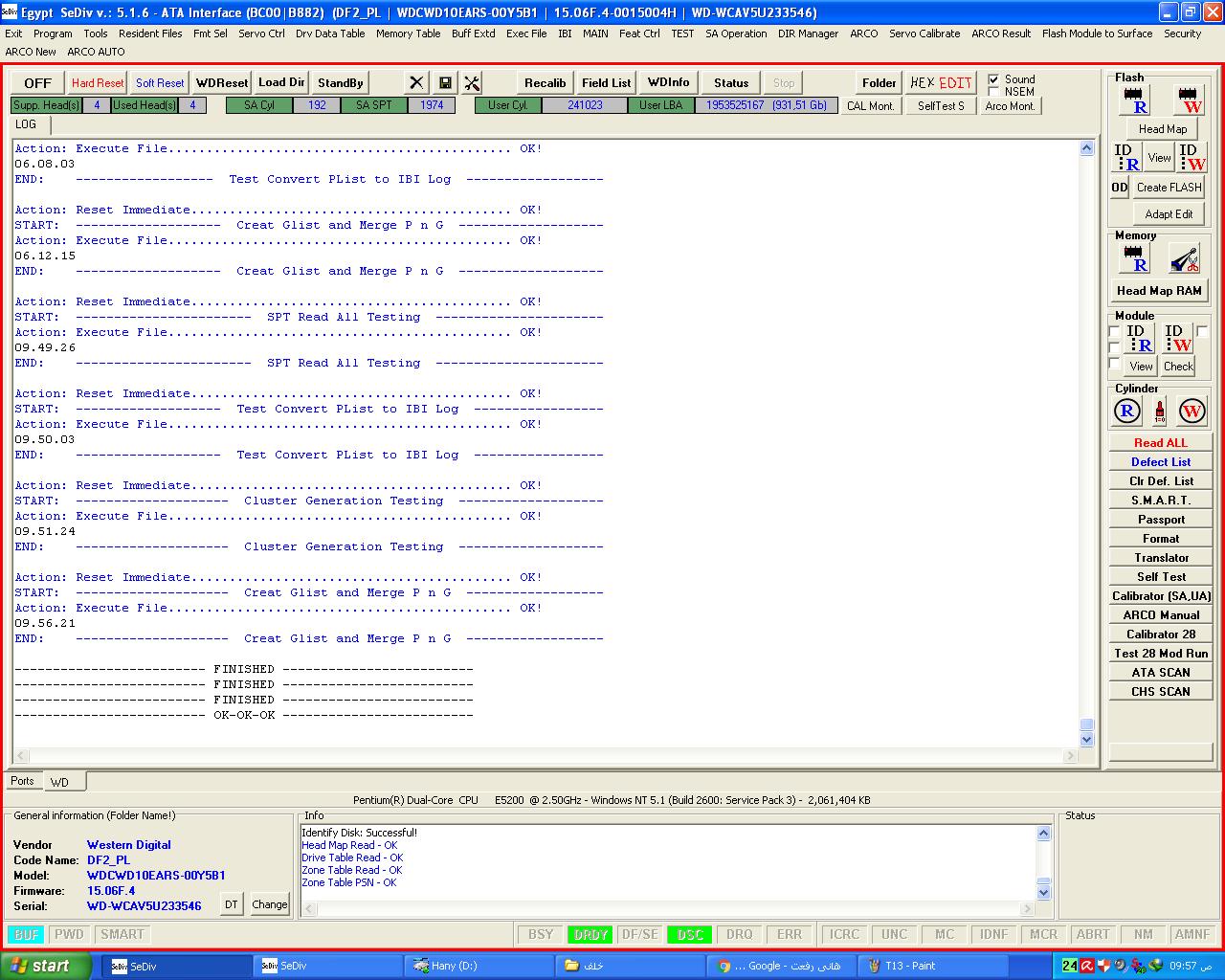

طبعا الصور موضحة الامور
بادات المصنع المحولة بى ليست 4300 ميجا عدد ممتاز بالنسبة لمساحة تيرا
وقلت اكثر من مرة هذا يعتمد على حالة الهارد من البداية وتظبيطة
قبل مرحلة اعادة التصنيع وقت اقل واداء افضل ونتيجة ممتازة رائعة
فى النهاية
التنبيهات المهمة على الجميع
واحب دوما فى مواضيعى اشرح كافة الامور تفصيليا
1
الهارد تغيرت حالتة ووضعة كان 500 جيجا اصبح 1000 جيجا
كان فية هيد بمساحة 500 جيجا موقوف من الشركة أصبح هذا الهيد يعمل
بتحكم وطاقة مختلفة عما سبق بيحمل على بوردة الهارد فا الهارد فى الصيف معرض لمزيد
من السخونة من حرارة الجو وطاقة عملة لازم تبريد لة وخصوصا فى الصيف
2
يجب تركب الهارد على مازر او كيسة حديثة يعنى
ابتداء من G41 فيما اعلى او كيسة اوريجنال حديثة
ممنوع اى مازر قديمة لانة معرض بكدة للبادات مرة اخرى والمشاكل
3
يركب الهارد على كابلات أصلية اوريجنال او كابلات جديدة سليمة
اصلية وسريعة لية
فى ناس عملت لها هاردات ركبت على كيسات قديمة 945
وعلى كابلات عادية صفراء الهارد قفل مساحة
اصبح يقرأ فقط البوردة وذاكرة الرمات او الكاش لة 32 ميجا فقط
ميدا ومساحة مفيش والهارد عمل بادات فى اول 20 جيجا فية
مما الزمنى بفتح مساحة مرة اخرى
بواسطة السيدف واعادة شحن المديولات مرة اخرى
وفى اللى جربت معة برنامج

HDD Capacity Restore Tool
​

وطبعا صلحت البادات اللى حصلت فية
بسبب استعمال البشر الغلط

كلامى دة منعا للمتاعب مع اى احد

4
لازم قصة تغير السيرال نمبر للهارد ووضع اسم صاحب الهارد بداخل مجلد
الفريم علشان نبقى عارفين كل هارد اتعمل تبع مين لو حصلة مشاكل
ولاننا كما قلت فريم المصنع ثابت والسيرال ثابت وكل هارد ها يختلف فى النهاية
فى المساحة والديفكتات الموجودة فية وخصوصا البى ليست
منعا للمتاعب واعادة العمل فى الهارد مرة اخرى

وفى النهاية نكون قد شرحنا بالصور والكلام تفصيلى تصليح هارد
واعادة تصنيع هارد من جديد وتغير وضعة وحالتة بنجاح
وعرضنا بالصور كافة الخطوات والمراحل التى تمت على الهارد
واتمنى الاستفادة للجميع

هانى رفعت​

​





[هانى الساحر]



نكمل الشرح ..

هذا هارد اخضر كان فية مشاكل وبادات ويعتبر بيعد معظمة بادات قوية

تم التعامل معة اولا مانول الطرق المعتادة

كلير جى ليست وسمارت وقفل البطئ و فورمات تركات واركو وغيرة

بادات متفرقة وكثيرة وبتتغير اذن سلف تيست

انا قلت فى الشرح الاول ليس كل هارد اوريجنال اخضر يقبل فتح وزيادة المساحة

الصور دى لهارد فية 6 هيد لكن اللى شغالين 5 فقط

ويوجد هيد موقوف من الشركة

وقلت ها نعرف بالتجربة الهيد دة الموقف لية كدة

للتغير واصدار موديل اخر واتعمل احتياطى ولا الهيد دة تالف اصلا من التصنيع

دى اهم نقطة

ودخلت الهارد دة على فريم المصنع

واشتغل السيدف بة شال هيد وشغل هيد وقطع مساحة كلة مع نفسة

لكن طبعا الوقت انا بجرب الاول طرقنا العادية فى التصليح

والهارد اللى بلاقية لا نتيجة خلاص يبقى سلف تيست على طول

وفى النهاية خرجت المساحة لنا قرابة 470 جيجا

من اصلة 640 جيجا

الاكتشاف ان الهيد الموقوف تالف ولا يعمل ومقطوع من الشركة

وفى مراحل السلف تيست قطع الزونات التالفة جدا قرابة 170 جيجا واشتغل الهارد

يعنى لا نعقد امل كبير فى كل هارد اخضر اوريجنال

قلت على حسب حالة الهارد وظروفة اللى تحت ايدنا

وها نشتغل فية

ونكون حذرين شوية مع الهاردات اللى عليها بورد

701590-000

ممكن تقطع بور منا

نرجعها قبل بدء السلف تيست نضافة اكسدة ومراجعة مداخل البور لها

سليمة ولا فيها تالف

والمفروض هذا الامر شرحتة فى موضوع سابق للتعامل

مع كل هارد ويسترن ها نشتغل فية

مراجعة بوردة الهارد قبل العمل فى الهارد


واخيرا ملحوظة مهمة

فى اغلب الاحوال فى الهاردات الخضراء

ذات البورد 701640-002

او 771640-003

الهيد الموقوف من الشركة بتكون مساحة كبيرة للغاية

قد تصل الى 500 جيجا او 320 جيجا

يعنى كما قلت للمرة الالف على حسب الهارد

وظروفة اللى ها نشتغل فية وحالتة وحالة الهيد الموقوف اية سليم ولا تالف

ودى صورة الهارد اللى انا مازلت شغال فية

لة حتى الان 33 ساعة ولسة والهيد الموقوف

هو اكبر هيد فية بمساحة 500 جيجا


واكتفى بهذا القدر


هانى رفعت​
