شرح وتحليل G-List . P-List .

[هانى الساحر]





شرح وتحليل G-List . P-List​

كل من يعمل فى صيانة الهارد ديسك يسمع ويعرف عنهم​

ولكن القليل من يفهم مشاكل هذة المناطق فى الهارد ديسك​

​

جمعت لكم عدة معلومات صغيرة واضافت اليها بعضا من خبرتى​

ومعلوماتى الخاصة عن الامر​

وبرجاء من لدية معلومات أكثر لم تكتب فى الموضوع ان يشارك​

بالراى هنا
​

البى ليست PLIST
وهى PRIMARY DEFCT LIST

القائمه الاوليه الخاصه با المصنع وماذا تعنى . تعنى با ان هذه القائمه بعد
صناعه الهارد ديسك ومرحله الاختبار النهائى احياناً يوجد باد سيكتور فا
المصنع يقوم وبضع تلك الباد سيكتور فى تلك القائمه لكى يتجن الهارد
عناوين تلك البادات وتكون تلك الهاردات معده للبيع بطريقه سليمه .
مسح هذة القائمة قد يدمر الداتا الموجودة على الهارد ليس بصورة كلية وكاملة ولكن يصعب
عملية القراءة والكتابة
والاستعادة للداتا
ونشرح ونقول هذة القائمة يوجد بها مثلا 3500 خطأ ناتج عن التصنيع هذة الاخطاء تم اخفاء لها
فى البى ليست يبحث الهيد لا يقرأ ولا يكتب اى داتا على هذة المناطق والمسارات وهى موجودة ضمن
مناطق الميديا السليمة
قمنا بمسحها فنجد ان الهيد يعود لقراءة هذة المناطق مرة اخرى وتظهر على انها بادات شديدة وسط الداتا
بكدة نجد سرعة الهدود وقدرتها على القراءة انخفضت للربع ووقف الهارد وصعب جدا استعادة الداتا فى وجود
هذة المسارات التالفة نهائيا عيوب الصناعة غير ظهورها مرة اخرى بيغير حجم الزون وبيعدل تعديل بسيط فى حجم
الهارد كدة العملية بقت فلة
فا ان كنا نريد داتا من هارد واقف بة عطل لا نقترب من هذة القائمة نهائيا الا بعد استعادة الداتا
---
الجى ليستت G LIST
GROWN DEFCT LIST
وهذه القائمه خاصه با عمل الهارد بعد خروجه من المصنع ويسجل بها
الاخطاء اليوميه وتضاف تلك الخطاء داخل هذه القائمه بستخدام موديولات
معينه ومخصصه لذل الموضوع .​

34 : : : G-List (Grown defect list)​

33 : : : P-List (Primary defect list)​

Module 43
يحتوى ال P-list
Module 44
يحتوى ال G-list
مسح اخطاء الجى ليست لا يؤثر على الداتا الموجودة على الهارد
هو وعملية كلير سمارت

ونبدا شروحات متفرقة مضاف اليها اسرار ​

::::::: عملية تصنيع الهارد ::::::::::::::::
​

​

عملية تصنيع الهارد
( مهما بلغت دقة التصنيع المعقدة في الدقة يوجد أخطاء وفروقات )
مثال ارتفاع الراس عن سطح الهارد هل هو نفس الإرتفاع لهاردين يتم تصنيعهم في نفس اللحظة وعلى نفس خط الإنتاج
الجواب لا فعمليات التصنيع والتركيب المكنيكية مهما بلغت في الدقة هناك فروقات
و الذي يقوم برفع الراس هو ضغط الهواء والشكل الجانبي لتصميم الراس
فبعد عملية التصنيع والتركيب ماذا يتم :
1 - كتابة الروم ثم السوفت المصمم لهذا الهارد المبرمج من قبل الشركة
2- اجراء عمليات ARCO كلها و هي عمليات تخطيط الهارد جغرافيا وإجراء معايرات
وكتابة تقارير المعايرة ضمن الموديولات المسؤولة عنها
( مثلا الآركو 44 يتم كتابة المعايرة على الموديول 47 ضمن الروم وعلى موديول 40 ضمن السوفت على ما اعتقد وهذه المعايرة
هي المسؤلة عن زيادة أو إنقاص الكهرباء لملف رأس الكتابة كذلك زيادة أو نقصان حساسية مضخم الإشارة المركب على الرأس )
3- عملية سلف سكان وهي فحص الميديا من القطاعات التالفة وتصنيفاها كتراكات وسيكتورات ثم كتابة هذة ضمن جداول تقارير رئيسة هي المسؤولة عنها
* كتابة أخطاء الـ P-LIST ضمن جدوله الموديول المسؤول عنه هو 33 كما نعرف.
توليد الترانسليتور من خلال عملية الفورمات بالإعتماد على جدول الـ P-LIST.​

واخطاء البى ليست تكون دوما فى الاقراص فى عمليات تصنيعها عبارة عن مناطقة صغيرة جدا تالفة أثناء تصنيع الاقراص نفسها​

احيانا لا تتعدى 500 ميجا فى الهارد كلة​

--------------------​

وكان هناك سؤال فى احدى الموضوعات يقول​

كثيرا ما أجد ايرور في حالة فورمات الجي ليست أو البي ليست أو حتي
محاولة نقل ال جي ليست للبي ليست فما هو السبب و ما هو الحل​

وكانت الاجابة علية​

بكل بساطه اولا تقوم بعمل فورمات وتختار الامر Ignore plist and glist
وهذا الامر لعمل فورمات بدون استخدام البي والجي ليست
فاذا لم يبدأ الفورمات فتلك مشكله في الهدود او ضبط مساحه الهارد
وغالبا الثانيه .
اما اذا بدأ الهارد في عمل الفورمات فهنا تكمن المشكله في الدفيكتات
المدونه في البي ليست او الجي ليست
استخدم فورمات Use plist only فان بدأ الفورمات اذا المشكله في الجي
ليست فقم بافراغها ولا اهميه لها لانها تحتوي على عدد قليل من
الدفيكتات يمكن الكشف عنهم لاحقا
اما اذا لم يبدأ الفورمات فهنا المشكله في ال Plist فعليك ان تعرض البي
ليست وتغط مفتاح check في الاعلى وايضا مفتاح PSN Check في الاسفل
ثم ًWrite
ثم عمل فورمات بي ليست من جديد
هذه طريقة الاصلاح او الخروج من المشكله
ولكن سبب المشكله تكمن في وجود ID لباد سكتور اما مدون اكثر من مره
في ال plist او يوجد بادسكتور مدون في ال plist وليس له مكان في
الميديا على سبيل المثال تم قطع زون من الهارد ولكن يوجد عنوان من هذا
الزون مدون في ال plist على انه دفيكت فعند استخدام format with plist
يكتشف الفورمات ان تلك البادسكتور ليس له مكان بالمديا فيقوم الهارد
بعمل ريستارت اوتوماتيك ويرفض الفورمات
طب لو استمرت المشكلة يا عم هانى نعمل اية
نقول لو الهارد ليس مطلوب علية داتا وخدنا الداتا قبل الشغل
سهلة جدا
فرغ البى ليست
ولكن قبلها خد باك اب كامل من الفريم ID وهيد 0 وهيد 1
وبعدها قم بعمل فورمات ها تلاقى الهارد يفرمت
ارجع واعمل
Regenerate P-List
ثم اعمل فورمات تانى
----------------------------------
ونقول كلام خطير جدا من خبرتى مع الهاردات والبادات الغير عادية
لدينا هارد مطلوب شحنة فريم مناسب ثم التعامل معة
عندنا فريم مناسب ومطابق مثلا ميكرو كود و6 حروف سيرال نمبر
وهوبا الفريم دة اتسحب من هارد سليم هوبا سحبنا مثلا من هيد 0
نركز كدة شوية فى الكلام دة عندنا هارد مثلا 320 ازرق جة فية مشاكل وبادات
قمنا بكل الالعاب الفنية معة كلير جى ليست + ترانزليتور + كلير سمارت
+ ديسيبول سلو 1و 2 + فورمات
اتصلح الهارد وشيكنا علية فلة تمام
سحبنا الفريم منة وقولنا دة فريم سليم
لكن نسينا ان كل هارد يختلف دة فية البى ليست مختلفة متسجل فيها اخطاء معينة من المصنع
فى مسارت مختلفة معينة
جينا شحنا الفريم دة لهارد تانى لا يقرأ وقعنا فى مشكلة معظم الذين يعملون فى الصيانة لا ينتبهون لها
ان الهارد اللى اتشحن دة فية اخطاء بى ليست مصنع مختلفة فى الاماكن والمسارات
عن الهارد الاول اللى فريمة سليم وشحنا بة
وبقى عندنا حاليا فى الهارد بعد ما نطق واشتغل
2 بى ليست الاولى تتبع الهارد الاول اللى اتصلح وبقى سليم
والتانية مجهولة موجودة اصلا فى الهارد اللى اتشحن حاليا
ونشيك علية ونعملة كل الالعاب لا فائدة باداااااااااااااااااااات رهيبة
لية بقى لان البى ليست الاصلية الخاصة بة لم تسجل فى المديول الخاص بها
وهذا المديول مسجل فية بى ليست اخرى لهارد اخر عن بادات واخطاء غير موجودة اصلا
اية رايكم فى الكلام دة !!!!!!!!!!!!
طبعا الاجابات والحلول قلتها فى الموضوع
ولما حد بيسأل عن القصة دى يجد الاجاب سلف اسكان او سلف تيست
عموما فى السيدف فى حلول كثيرة للمشكلة دى باستبعاد مشاكل تلف الهدود
ونركز احنا بنتكلم عن مشاكل البى ليست وليس مشاكل تلف الهدود
عندنا اكثر من اداة لفحص الهارد
فى الحالة دى بنفرغ البى ليس تماما
وندخل الهارد فحص على

CHS Scan
او
ATA Scan

ولو فشل الامر
يبقى اخر حل سلف تيست للهارد ولو اظهر تالف هدود
بعدها ارمى الهارد يا عم دة بوردة بس​





[هانى الساحر]



وللحديث بقية ..

الان ها ناخد امثلة مختلفة مهمة عما سبق

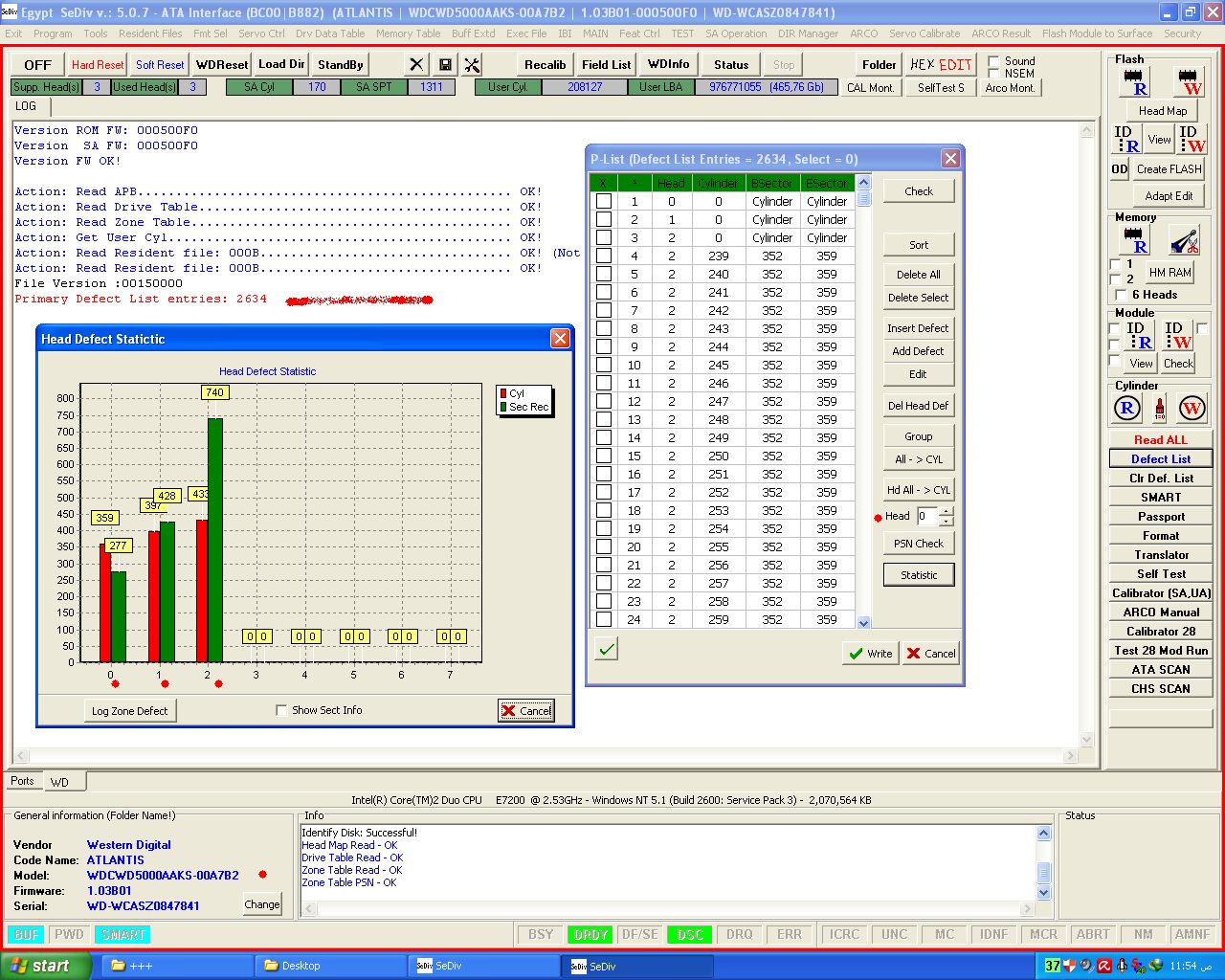

هنا فى هذة الصورة هارد 500 يحتوى على 3 هيد ولكن للاسف الهيد 0 تالف والهارد كان بيدى تكات حين يعمل

برغم ان البى ليست علية ليست كبيرة والكم اعلى على هيد 1 وهيد 2

وصعب ومستحيل قطع هذا الهيد باى جهاز صيانة اخر بسهولة الهارد يقف نهائى

ونشوف على السيدف

كيف تم حل مشكلة الهارد

مشكلة الهيد والبى ليست

كان هذا الهارد مشكلة كبيرة لان اللاب توب اتخبط والهيدين 1و2 لا مشاكل فيهم

وجربت السى اتش اسكان وكانت هذة النتيجة

المقصود هنا فحص الهيد اولا بتجربة السى اتش اسكان

لانة لا يصح انى اسحب فريم وير

من هيد تالف واقول انى سحبت فريم سليم واشحنة لهارد اخر

ودى مشكلة بنقع فيها كلنا فى قصص سحب الفريم ونقول دة سليم

لا نراجع الهيد اللى ها نسحب منة الفريم

طبعا بعد لفات ومعاملات بالسيدف مع هذا الهارد خد وقت طويل

تم قطع الهيد 0 نهائيا واصبح الهارد بمساحة 320 جيجا

فى الصورة الاولى كانت الديفكتات فى البى ليست على هيد 1 و2 كثيرة جدا

ودة ناتج من تلف هيد 0 والاستعمال من صاحب الهارد

بعد قطع الهيد دخلت الهارد فرغت البى ليست تماما ثم اركو ثم سى اتش اسكان

وفى النهاية تكونت البى ليست من جديد للهيدين والصورة توضح الديفكتات الجديدة الحقيقة

والهارد اشتغل صاروخ ولا بادة وبينسخ صاروخ

والحقيقة كان الهارد دة ها يترمى لولا السيديف

تكات وتثقل وبادات رهيبة من هيد تالف

هذة صورة لهارد اخر حاليا كان فية بادات ناتجة عن الاستعمال فى اول 20 جيجا وتم التصليح

ولا مشاكل والهارد صاروخ

من هذة الاختيارات بنقدر نعرف انهى هيد علية كم اقل من المشاكل وسرعة كل هيد فى القراءة والكتابة

وانا بشوف دوما كل دة

وبحدد ها اسحب الفريم من انهى هيد وها اسحب الريجون ايضا من انهى هيد

وعلى فكرة فى هاردات كتيرة سرعة الهدود فيها فى القراءة والكتابة مختلفة ودى بتعمل مشاكل

وبادات وهمية وهذا ليس حديثنا لة موضوع اخر

لكن اللى بيظبط العملية دى مبدئيا

الترنزليتور والاركو وقفل البطء 1و2​
