طريقة فك بعض الايسيات في المزر بورد باستخدام الهوت جون
السلام عليكم و رحمت الله و بركاته
اليوم سوف نتحدث عن طريقة فك بعض الايسيات المتواجدة بالمزر بورد التي تثبت على سطح المزر بورد عن طريق الهوت جن
و هذه هي العدة اللازمة لذلك :
وهذه المزر بورد المستخدمة في العمل :
اولا : طريقة فك الترانسيستور موسفت من المزر بورد
نجلب الفلاقس و نضع قليلا منه فوق الموسفت ليصبح كما هو موضح بالصورة :
و بعدها نقرب الهوت اير منه على بعد تقريبا 10 او اقل بقليل و نمسك الموسفت بالملقاط مثل الرسم المبين :
ملاحظة : درجة حرارة الهواء 350 تقريبا
و بعدها بدقيقتين او اقل يتم فك الترانسيستور من على المزر بسهولة تامة
و بعد الفك يتم تنظيف مكان الترانسيستور بالتنر و الفرشات بشكل كامل للتجهيز لتركيب موسفيت بدلا عنه
عند التركيب : بعد ان يتواجد المكافىء له او مثييله : يجب وضع الفلاقس على مكان وضع الترانسيستور ليساعدك على الثبات و يثبت بالملقاط و يعرض للحرارة لمدة دقيقة فيلصق
فيصبح جاهز للعمل
ثانيا : طريقة فك ايسية الفراكونسي او ايسية ذات ارجل على الطرفين :
نضع الفلاقس على ارجل و فوق القطعة المراد فكها
و يتم امساك القطعة بالملقاط المناسب ( يجب ان يكون ملقاط جيد للا تتحرك القطعة عند الفك )
وطريقة التحمية تكون على اتجاهين :
و ها هي الايسي جاهزة و مفكوكة يجب ان تكون طريقة رفع الايسي برفق و بانتباه شديد :
و بعدها يتم تنظيف مكان الايسي من الفلاقس بالتنر و الفرشات و للتجهيز لتركيب القطعة البديلة لها :
طريقة التركيب عكس طريقة الفك اولا يوضع القليل من الفلاقس على مكان التثبيت و من ثم يتم وضع الايسي عليها مع الانتباه على كيفية وضع الايسي في مكانها و بالاتجاه النظامي مع مراعات العلامة الموجودة ( دائرة او فرضة في المنتصف ..... )
و من ثم يتم اللحام على الجنبين بشكل متوازيمع مراعات التصاق الارجل كلها بالقاعدة و بدون تماس بين الارجل
و بعدها يتم تنظيف الايسي بالتنر بشكل جيد
و بعدها تصبح الايسي جاهذه
متــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــابع
اليوم سوف نتحدث عن طريقة فك بعض الايسيات المتواجدة بالمزر بورد التي تثبت على سطح المزر بورد عن طريق الهوت جن
و هذه هي العدة اللازمة لذلك :
وهذه المزر بورد المستخدمة في العمل :
اولا : طريقة فك الترانسيستور موسفت من المزر بورد
نجلب الفلاقس و نضع قليلا منه فوق الموسفت ليصبح كما هو موضح بالصورة :
و بعدها نقرب الهوت اير منه على بعد تقريبا 10 او اقل بقليل و نمسك الموسفت بالملقاط مثل الرسم المبين :
ملاحظة : درجة حرارة الهواء 350 تقريبا
و بعدها بدقيقتين او اقل يتم فك الترانسيستور من على المزر بسهولة تامة
و بعد الفك يتم تنظيف مكان الترانسيستور بالتنر و الفرشات بشكل كامل للتجهيز لتركيب موسفيت بدلا عنه
عند التركيب : بعد ان يتواجد المكافىء له او مثييله : يجب وضع الفلاقس على مكان وضع الترانسيستور ليساعدك على الثبات و يثبت بالملقاط و يعرض للحرارة لمدة دقيقة فيلصق
فيصبح جاهز للعمل

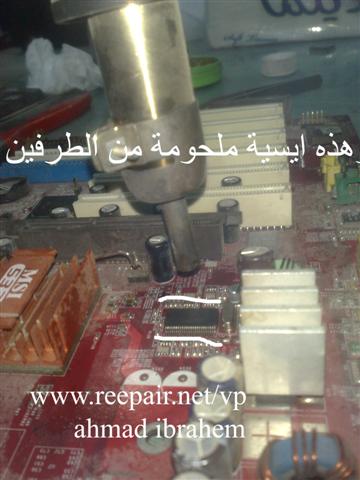

ثانيا : طريقة فك ايسية الفراكونسي او ايسية ذات ارجل على الطرفين :
نضع الفلاقس على ارجل و فوق القطعة المراد فكها
و يتم امساك القطعة بالملقاط المناسب ( يجب ان يكون ملقاط جيد للا تتحرك القطعة عند الفك )

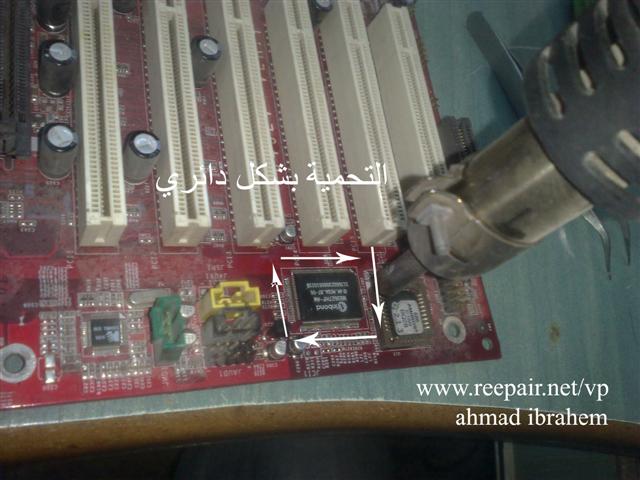

وطريقة التحمية تكون على اتجاهين :
و ها هي الايسي جاهزة و مفكوكة يجب ان تكون طريقة رفع الايسي برفق و بانتباه شديد :
و بعدها يتم تنظيف مكان الايسي من الفلاقس بالتنر و الفرشات و للتجهيز لتركيب القطعة البديلة لها :
طريقة التركيب عكس طريقة الفك اولا يوضع القليل من الفلاقس على مكان التثبيت و من ثم يتم وضع الايسي عليها مع الانتباه على كيفية وضع الايسي في مكانها و بالاتجاه النظامي مع مراعات العلامة الموجودة ( دائرة او فرضة في المنتصف ..... )
و من ثم يتم اللحام على الجنبين بشكل متوازيمع مراعات التصاق الارجل كلها بالقاعدة و بدون تماس بين الارجل
و بعدها يتم تنظيف الايسي بالتنر بشكل جيد
و بعدها تصبح الايسي جاهذه
متــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــابع
