كابل تعديل شاشة led الى lcd


احببت ان اضيف هذا الموضوع كون شاشات الـ lcd لم تعد متوفرة كما كانت اضف الى غلائها مقارنة بشاشات الـ led

اولا : ترتيب خطوط LCD سوكيت

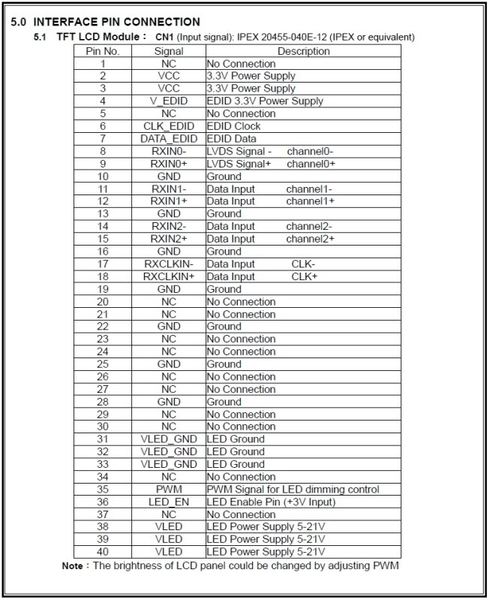

ثانيا : ترتيب خطوط LED سوكيت






مقارنة بين الجدولين نجد طريقة التوصيل ببساطة

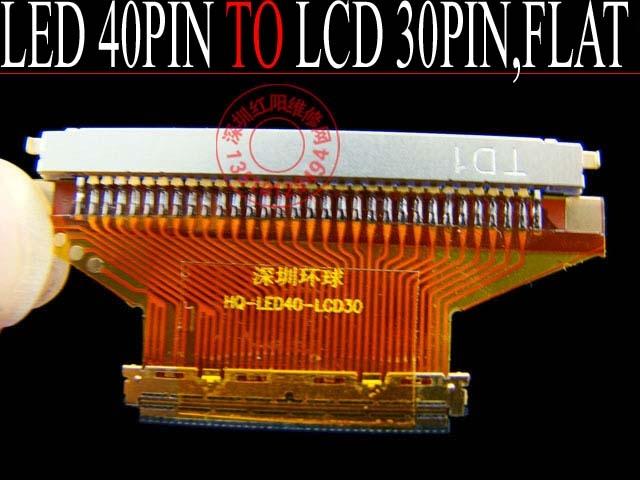

تستطيع عمل الوصلة بنفسك فقط استخدم اسلاك رفيعة لتلافي ظهور ظل على الشاشة في حال كونها سميكة تضغط على الشاشة من الخلف





توضيح




تحياتي
