اعطال التغذية في بوردات اللابتوب كشفها واصلاحها"laptop power circuit repair "
بسم الله الرحمن الرحيم
اللهم علمنا ماينفعنا وانفعنا بماعلمتنا وزدنا علما انك انت العليم الحكيم
سأحاول باذنه تعالى وضع الكلمات المفتاحية للمصطلحات الرئيسة لسهولة البحث في الانترنت كما سأضع المرفقات بروابطها الاصلية .
ايضا احاول الشرح للاجهزة الحديثة اي التي صنعت خلال السنوات الاخيرة (2006-2009) hp - toshiba - acer - sony - gateway - dell - حيث هناك تغيير كبير واحيانا كلي بانواع واشكال وحجوم العناصر وكذلك الشركات المصنعة للعناصر بين الاجهزة القديمة والحديثة .
سيكون الشرح للفنيين المختصين بصيانة اللابتوب على مستوى البورد boardlevel اي اصلاح اللوحة الام
سأحاول عدم الاطالة وعدم التطرق للاعطال الواضحة ( اي لن اتحدث عن عطل جك الشحن او زر التشغيل مثلاً )
ينبغي على الفني الماهر ان يجيد قراءة ملفات ال PDF وذلك لمعرفة مواصفات العناصر الالكترونية ومكافئاتها
اليكم افضل المواقع حسب خبرتي التي تعطي PDF مجانا ALLDATASHEET.COM - Datasheet search site, Datasheet search site for Electronic Components and Semiconductors and other semiconductors. , Datasheet - World Electronic Components Datasheets Search Site!
يجب معرفة رموز الشركات المصنعة للعناصر لنتمكن من معرفتها والبحث عنها واليكم رموز هذه الشركات
AllDatasheet Company - Start 'a' manufacturers logo
قبل البدء بشرح اعطال التغذية ينبغي معرفة نقاط اساسية عن تغذية المحمول " و ملاحظة الفارق الرئيس عن التغذية في pc " بوجود تغذية من مصدرين المحول والبطارية
الاعطال في دارة التغذية هي الاكثر شيوعا والاصعب اصلاحا
للدراسة الموضوعية يجب فهم دارة التغذية بمخطط صندوقي Block diagram
ولا - يتم التحويل بين الادبتر ( الشاحن ) والبطارية باستخدام عدد من ترانزستورات MOSFETs والتي تعمل على التبديل بين الادبتر والبطارية وشحن البطارية اثناء وصل الادبتر
ما يميز ترانزستورات Power MOSFETs هو نوعه " NPN-PNP " و الامبير وسرعة الفتح والاغلاق اذ ان غالبها يعمل بجهد 30v dc

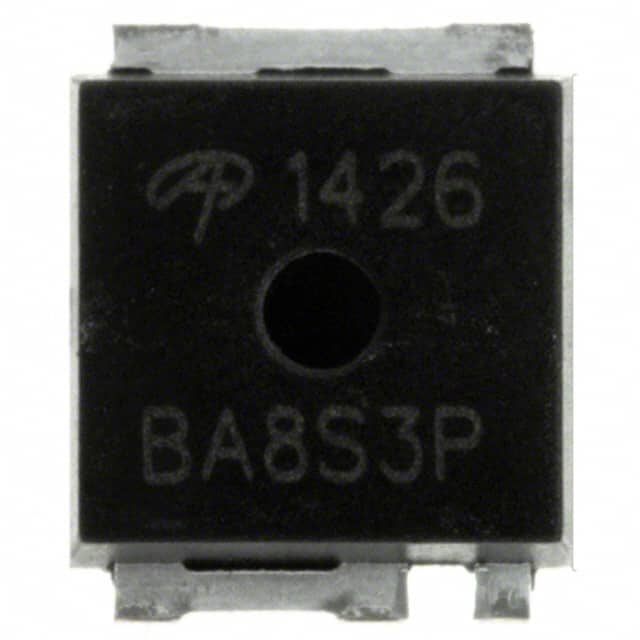

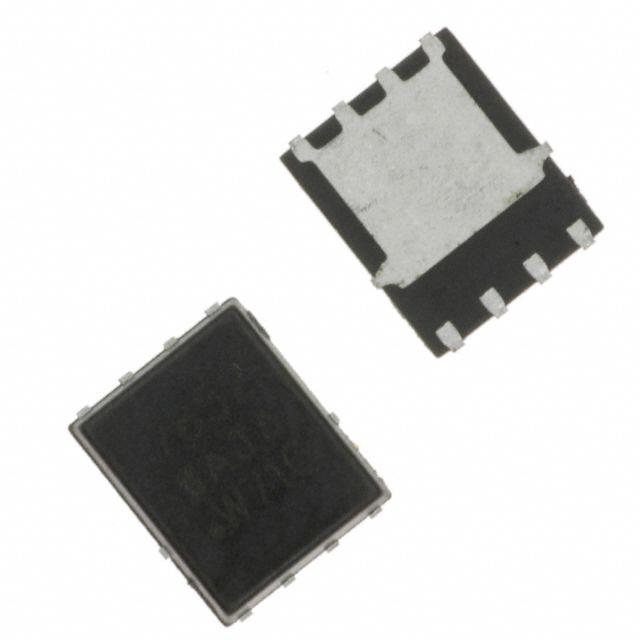

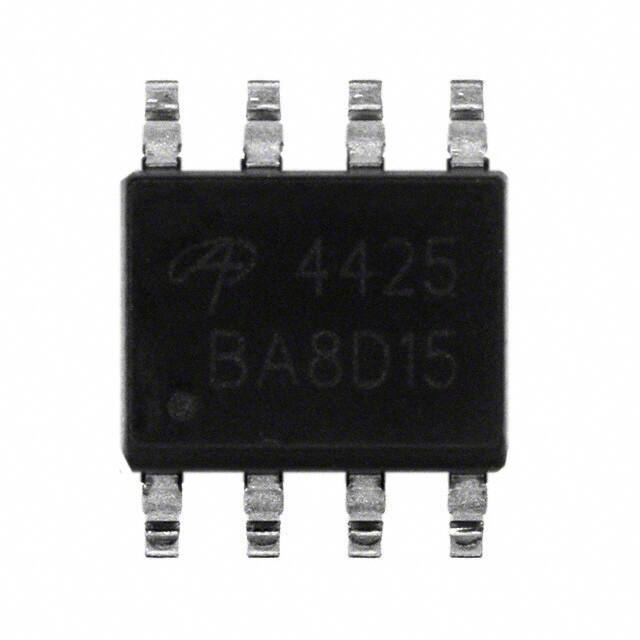

الشكل الخارجي غالبا يكون نوع ULTRA SO-8 او SOIC-8
نبدأ بالاعطال التي لا يقلع فيها الجهاز لا من الادبتر ولا من البطارية وكذلك لا يشحن
بعد التأكد من جميع الاحتمالات ( ادبتر - جك شحن - بطارية مشحونة - .... ) نقوم بنظرة سريعة على الترانزستورات الموجودة غالباً بالقرب من جك البطارية ومدخل الادبتر وفي حال وجود عطل مرئي " حرق - انفجار ترانزستور - حرق بعض power ics " يجب التأكد من ابدال جميع العناصر المعطوبة قبل التجريب وانوه الى عدم تجريب اللابتوب بغياب بعض عناصر دارة التغذية حيث ان بعض هذه الترانزستورات او العناصر يعمل بمبدأ تقاسم الحمل وبالاستغناء عن احدها يمكن عطب العنصر الاخر ...
ملاحظة : بعض الشواحن " الادبترات " يحتوي على led اشارة يجب ملاحظته عند وصل اللابتوب وفي حال انطفاءه يعني وجود قصر " short circut " في اللوحة الام " وفي حال عدم وجود led للمحول نستخدم الافوميتر " و اسباب القصر تعود الى الاحتمالات التالية :
قصر في ترانزستور التنظيم 19v الموجود مباشرة على مدخل التغذية " في هذه الحالة ممكن الاقلاع من البطارية "
وغالبا ما يقصر معه اكثر من مكثف موجود على التفرع مع خرج الترانزستور وفي هذه الحالة يتم فك العناصر " desoldiring " التي نجد فيها شورت بالترتيب وفحصها خارج الدارة للتأكد منها .
قصر بين طبقات البورد وخاصة عند ارجل جك الشحن او تحت العناصر ذات الضخ الحراري العالي
لسهولة الاصلاح انصح بالاستفادة من نقاط الفحص " test points " هذه النقاط هي جسور بين المراحل المختلفة في اللابتوب وهذه صورة للتوضيح " على جانبي ترانزستور التنظيم المحدد "
****************
نصائح بما يخص ازالة القصدير " desoldiring "
- لا تستخدم شفاط اللحام التقليدي , والسبب انه يترك ذرات صغيرة من القصدير على البورد من الممكن ان تتسبب بقصر وكذلك اتلاف اسلاك البورد بسبب ارتداد الشفاط
- ازالة بقايا اللحام باستخدام الشيلد " desoldering braid " واستخدم الانواع الجيدة منها "goot - weller" مثلاً
واضف فلكس " SOLDER FLUX " اثناء العملية , وانصح بنوع سائل SOFT SOLDER FLUX حيث انه لا يترك اي اثر على البورد .
***************
احيانا تستخدم " junctions" وصلات جسرية وهي على شكل مقاومة قيمتها 0ohm ايضاً
يكن فك هذ الجسور لحصر المرحلة التي بها القصر
نلاحظ ان جميع مراحل تنظيم الجهد تحتوي على ملفات ومكثفات ذات حجم كبير نسبياً
اسهل الطرق هي فحص القصر على طرفي المكثفات وتحديد المكثف او الترانزستور المسبب للقصر واستبداله وانتبه للمكثف " قيمته - الجهد الذي يتحمله " وكذلك اتجاهه .
احيانا في بعض الانواع يكون الشورت في ديود حماية موصل على التفرع مع المكثفات في مراحل التغذية ويمكن ان يعمل اللابتوب بدونه ولكن تصبح دارات التحكم"power ICs "عرضة للتلف عند اول عطل , وهذه الدارات ساشرح اعطالها لاحقا باذنه تعالى .
تحذير :
ينبغي فك جميع الكروت الملحقة " شبكة - مودم - b.t - ... " اذ ان القصر في احدها يمكن ان يتسبب في عدم اقلاع الجهاز وايضا المعالج حيث يشكل وجوده مقاومة صغيرة على الترانزستورات الخاصة بتغذيته .
منقول
