كل شيئ عن تغذية الرام Ddr

رد: كل شيئ عن تغذية الرام Ddr

جزالك الله كل خير



profix

مهندس جديد
إنضم
17 يونيو 2012
المشاركات
13
مستوى التفاعل
0
كل شيئ عن تغذية الرام Ddr

رد: كل شيئ عن تغذية الرام Ddr

إن تغذية الرام مكونة من ثلاث جهود أساسية :
الجهد الأساسي الذي يغذي أيسية الرام وهو حسب نوعها
SDRAM = 3.3v
DDR = 2.5v
RDRAM = 2.5v
DDR2 = 1.8v
DDR3 = 1.5v
وهذا الجهد يكون على أطراف أيسية الرام بشكل دائم
.........

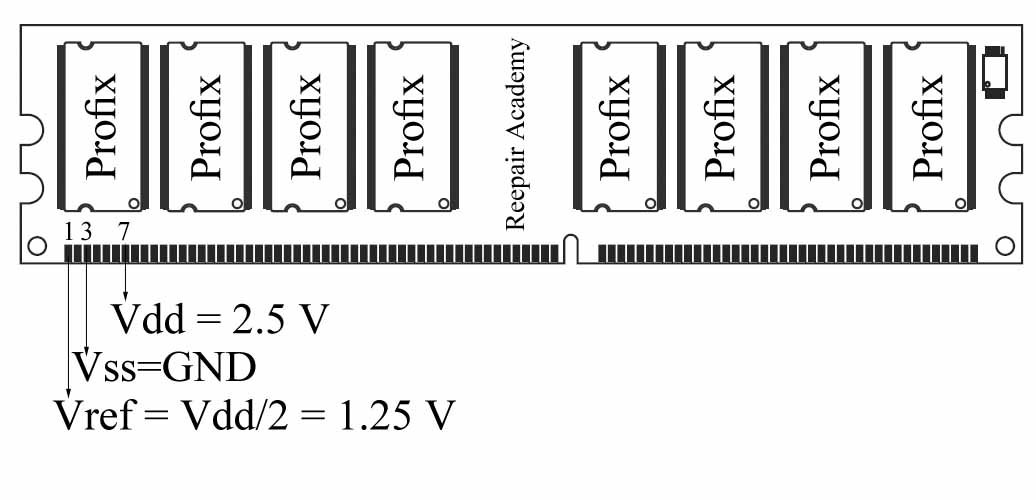

وهذه الصورة توضح طريقة الفحص


تبين لي أخي الكريم واعذرني إن كنت مخطئا أن أطراف أيسية الرام بشكل دائم هي أرضي
قمت بالفحص من الجهة المقابلة وحصلت على VDD بينما يشير السهمين في الصورة إلى الأرضي
*********[/CENTER][/QUOTE]



معهد المحترف

أحمد راعي
الإدارة
إنضم
30 أبريل 2010
المشاركات
1,227
مستوى التفاعل
130
كل شيئ عن تغذية الرام Ddr

رد: كل شيئ عن تغذية الرام Ddr

إن تغذية الرام مكونة من ثلاث جهود أساسية :
الجهد الأساسي الذي يغذي أيسية الرام وهو حسب نوعها
sdram = 3.3v
ddr = 2.5v
rdram = 2.5v
ddr2 = 1.8v
ddr3 = 1.5v
وهذا الجهد يكون على أطراف أيسية الرام بشكل دائم
.........
وهذه الصورة توضح طريقة الفحص


تبين لي أخي الكريم واعذرني إن كنت مخطئا أن أطراف أيسية الرام بشكل دائم هي أرضي
قمت بالفحص من الجهة المقابلة وحصلت على vdd بينما يشير السهمين في الصورة إلى الأرضي
*********[/center]
[/quote]


أخي الكريم
هذه ليست قاعدة في كل أنواع الرام المهم الطريقة طرف أرضي وطرف موجب تغذية الأيسية



profix

مهندس جديد
إنضم
17 يونيو 2012
المشاركات
13
مستوى التفاعل
0
كل شيئ عن تغذية الرام Ddr

Ahmed Naser

مهندس جديد
إنضم
8 سبتمبر 2012
المشاركات
68
مستوى التفاعل
0
كل شيئ عن تغذية الرام Ddr

رد: كل شيئ عن تغذية الرام Ddr

مشكووووووووووور م/احمد
