الجزء الثانى من الموضوع
___________________________
الشيب الفرعى يحتاج الى 5 عوامل ليستعد تماما لتلقى أول نبضة بور من بنات البور سويتش
1- vccrtc وهو اصلا فولت البطاريه vbat
وسبق ان وضحنا ان فولت البطاريه لا يذهب الى الشيب فقط بل يذهب ايضا الى ايسى السوبر باور كما يتضح من الصوره والموضحه ايضا لتقسيم بنات الايسى
2- اشاره rtcrst
وهم تكلمنا عنهم فى الجزء السابق ويجب ان تكون اشارة rtcrst فى وضع high level عند القياس على جامبر الكلير بمعنى عدم القياس فى وضع الكلير لان فى هذه اللحظه يحصل تاريض للفولت الحامل للاشاره ويصبح زيرو فولت وتصبح الاشاره فى وضع low level وبالتالى يتعطل الشيب عن عنله وتقطع البرده باور
3- تردد قيمته حوالى 32 كيلو هرتز مصدره كريستاله الباور او التوقيت
4- 3vsb 3 فولت استاندباى مصدره رجليتورات الباور واشهرهم طبعا 1117
5- اشاره rsmrst
حين يجتمع هؤلاء الخمسه بداخل الشيب يكون الشيب على اتم الاستعداد لتشغيل البرده باور بمجرد لمس بنات الباورسويتش واى غياب لاحدهما يقطع باور فورا
نتكلم عن النقطه التالته

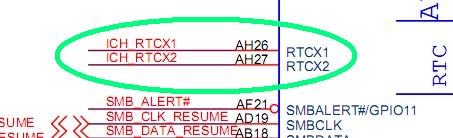

فى نفس الوقت التى تمت فيه تغذية دائرة RTC بفولت البطاريه يتم تغذية كريستالة البور 32 كيلو هرتز بنفس فولت تغذية دائرة RTC استعدادا لتغذية الشيب بالتردد اللازم له وهنا كريستالة الباور فى حالة الشيب الانتل تتغذى فى حدود أقل من 1 فولت وكما نلاحظ من الرسم نقاط اتصال الكريستاله بالشيب الفرعى
ونلاحظ من الرسمه القادمه اتصال طرفى الكريستاله بمقاومه 10 ميجا أوم وهى وقاومه عاليه القيمة جدا وهو ما يفسر قلة الفولت الواصل الى الكريستاله
صورة للمقاومه ال10 ميجا اوم المتصله بطرفى الكريستاله فى الجيجابايت جى 41 والتى قمت بقياسها فوجدتها بالفعل 9.3 ميجا اوم
