احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

رد: احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

مجهود كبير وأكثر من رائع عندي سؤل صغير بالنسبة ل Max1999 ما هو مصدر هذين الفولتجين 5v stand by ، 3.3 stand by.



معهد المحترف

أحمد راعي
الإدارة
إنضم
30 أبريل 2010
المشاركات
1,227
مستوى التفاعل
130
احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

رد: احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

مجهود كبير وأكثر من رائع عندي سؤل صغير بالنسبة ل max1999 ما هو مصدر هذين الفولتجين 5v stand by ، 3.3 stand by.


مصدر الفولت من الأيسية نفسها حيث تأخذ الفولت من خط vin عبر مقاومة 4 أوم ومتصل بالأيسية بخط يدعى v+



anuar

مهندس جديد
إنضم
8 مايو 2011
المشاركات
51
مستوى التفاعل
0
احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

رد: احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

حبيب قلبي مهندس أحمد راعي على ردك لي ولكن أنت تعرف لمن يريد أن يتعلم بجدية عليه أن يسأل كثيراً فلا تواخذني إذا سألت كثيراً.
هل كلامك الذي قلته مطابق على 3.3v always و 5v always



معهد المحترف

أحمد راعي
الإدارة
إنضم
30 أبريل 2010
المشاركات
1,227
مستوى التفاعل
130
احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

رد: احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

حبيب قلبي مهندس أحمد راعي على ردك لي ولكن أنت تعرف لمن يريد أن يتعلم بجدية عليه أن يسأل كثيراً فلا تواخذني إذا سألت كثيراً.
هل كلامك الذي قلته مطابق على 3.3v always و 5v always

always = stand by
هذه الكلمتان نفس المعنى وهي جهد دائم قبل التشغيل

أما عن 5 و 3.3 switched أي يعمل هذا الجهد وقت التشغيل

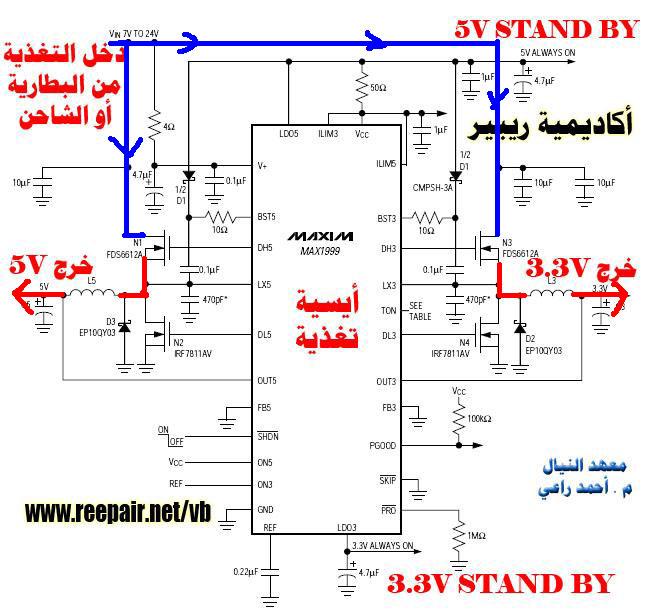

أنظر الصورة التالية حيث الخط الأزرق يمثل VIN الداخل للموسفت والخط الأحمر يمثل الخرج







anuar

مهندس جديد
إنضم
8 مايو 2011
المشاركات
51
مستوى التفاعل
0
احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

رد: احترف معنا صيانة اللاب توب - الدرس الأول - وظائف الأيسيات

مشكور على غنى المعرفة وجزاك الله خيراً، هل نجد الجهد الدائم قبل تشغيل بورد اللابتوب 3.3v stanby و5v standby فقط في أيسهات ( البور ) المسؤولة عن تغذية بورد اللابتوب ؟
